MVD Гільйотинні ножиці iShear
Про компанію MVD
- Досвід у машинобудуванні «з 1950 року»
- Висока увага до якості
- Гарантія післяпродажного обслуговування
- Компаративний підхід
- Прагнення задоволення потреб клієнтів
Надання технологічних рішень для листометалевої промисловості за допомогою науково-дослідних та дослідно-конструкторських робіт та прагнення стати провідним світовим брендом за рахунок безперервного зростання.
Проектування та виробництво – засновані на надійності, довговічності та точності.
Машини прості у використанні та сконструйовані з урахуванням можливих помилок користувача.
Машини проектуються та аналізуються за допомогою 3D-комп’ютерних програм, виготовляються у вигляді зварних сталевих конструкцій, «зняті напруги», точно обробляються на верстатах з ЧПК з рухомою колоною, оснащуються всесвітньо відомим обладнанням та надаються клієнтам після контролю якості.
1950
Компанія MVD виготовляє свою першу машину.

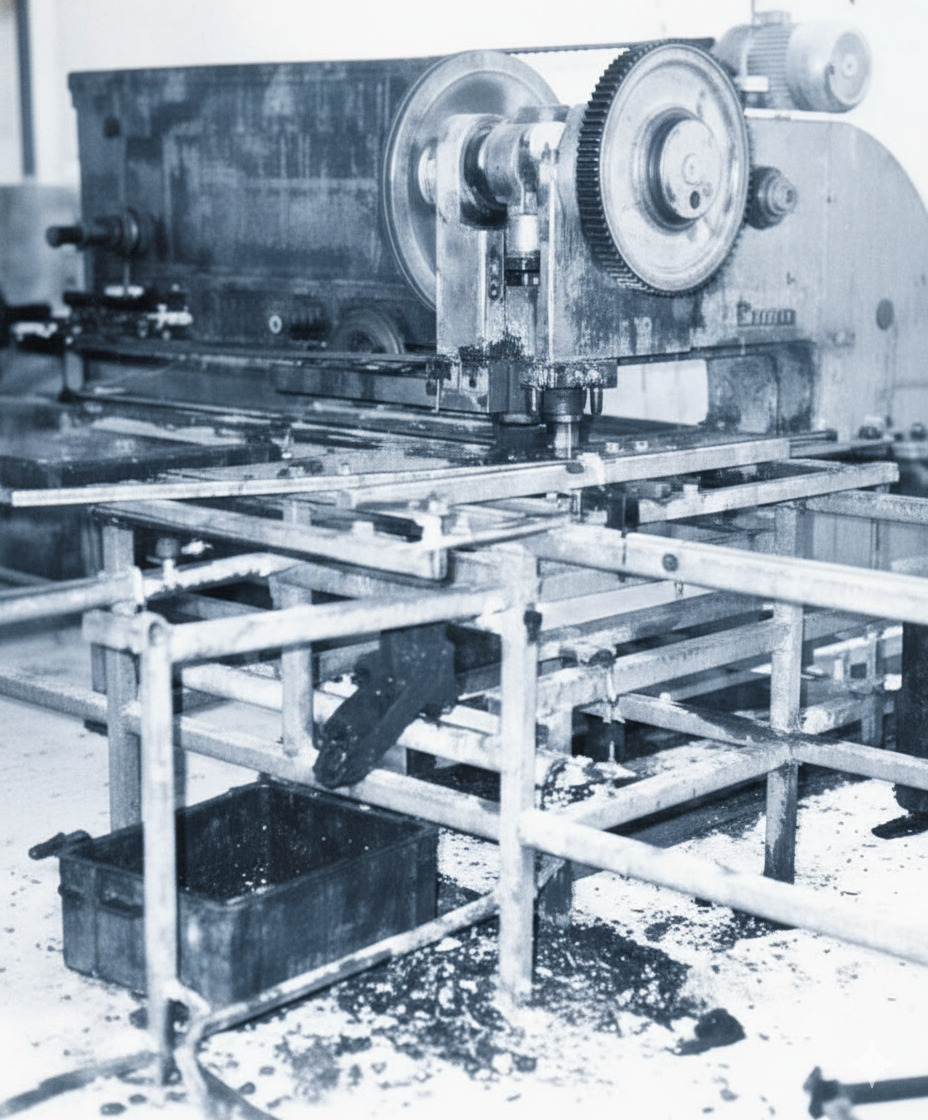

1971
Перший верстат для обробки листового металу перфораційний прес був представлений на ринку.

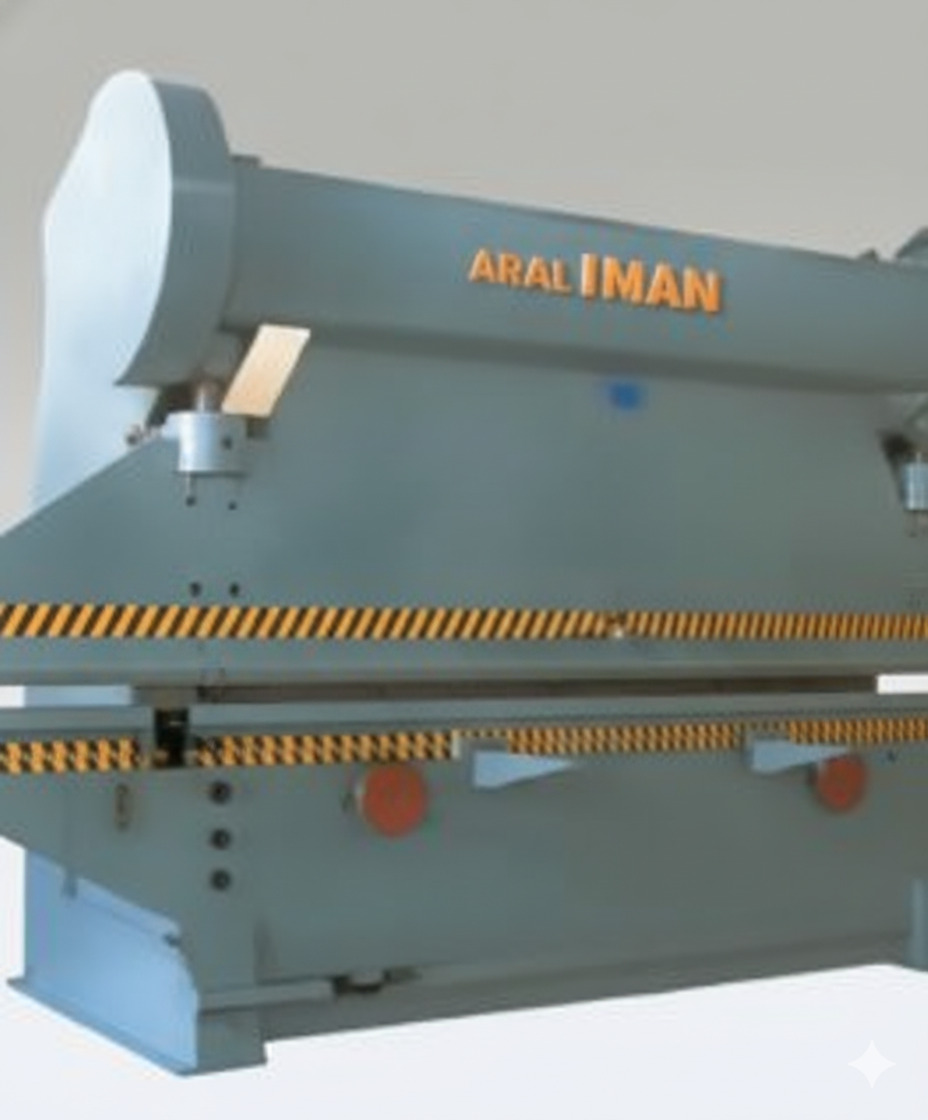

1974
Почалося виробництво «важких листозгинальних пресів і гільйотинних ножиць», і компанія MVD отримала честь стати першим турецьким виробником важких листозгинальних пресів і ножиць.
Почалося виробництво важких листозгинальних пресів та гільйотинних ножиць.

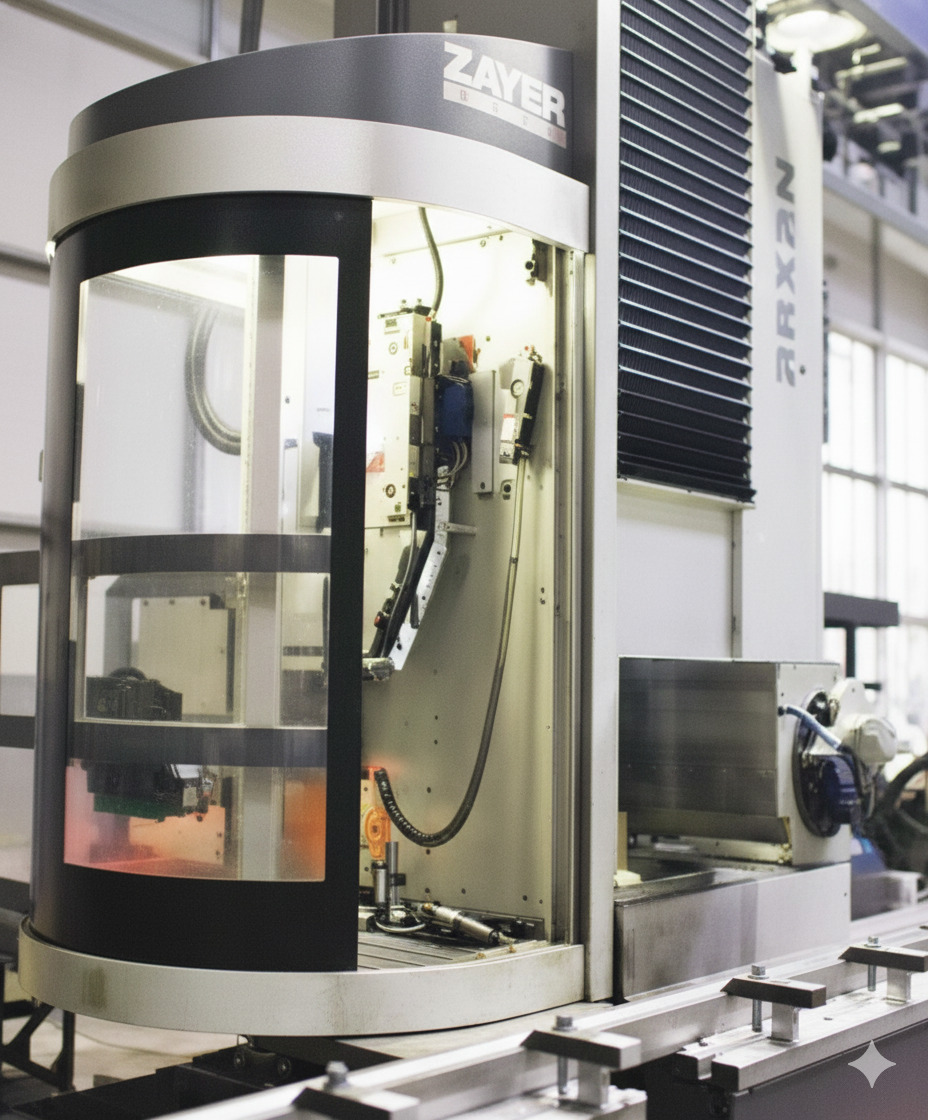

1981
Переїзд на новий завод та додавання виробництва 4 валкозгинальних верстатів та пресів для вальцювання в наступні роки. Таким чином, у металообробній промисловості було представлено велику різноманітність верстатів.
Переїзд на новий завод та додавання виробництва 4 валкозгинальних верстатів та пресів для вальцювання.

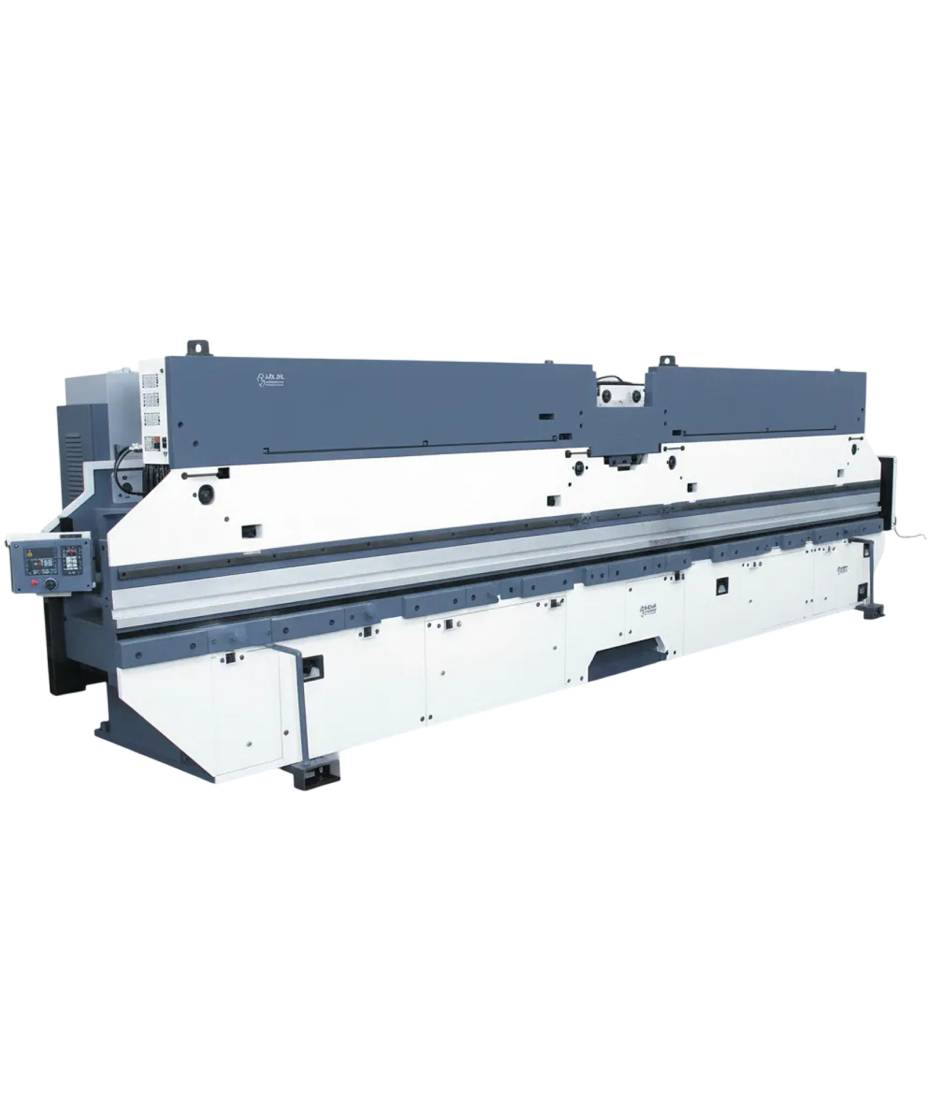

1994
Компанія MVD виробила перший тандемний згинальний прес у Туреччині.

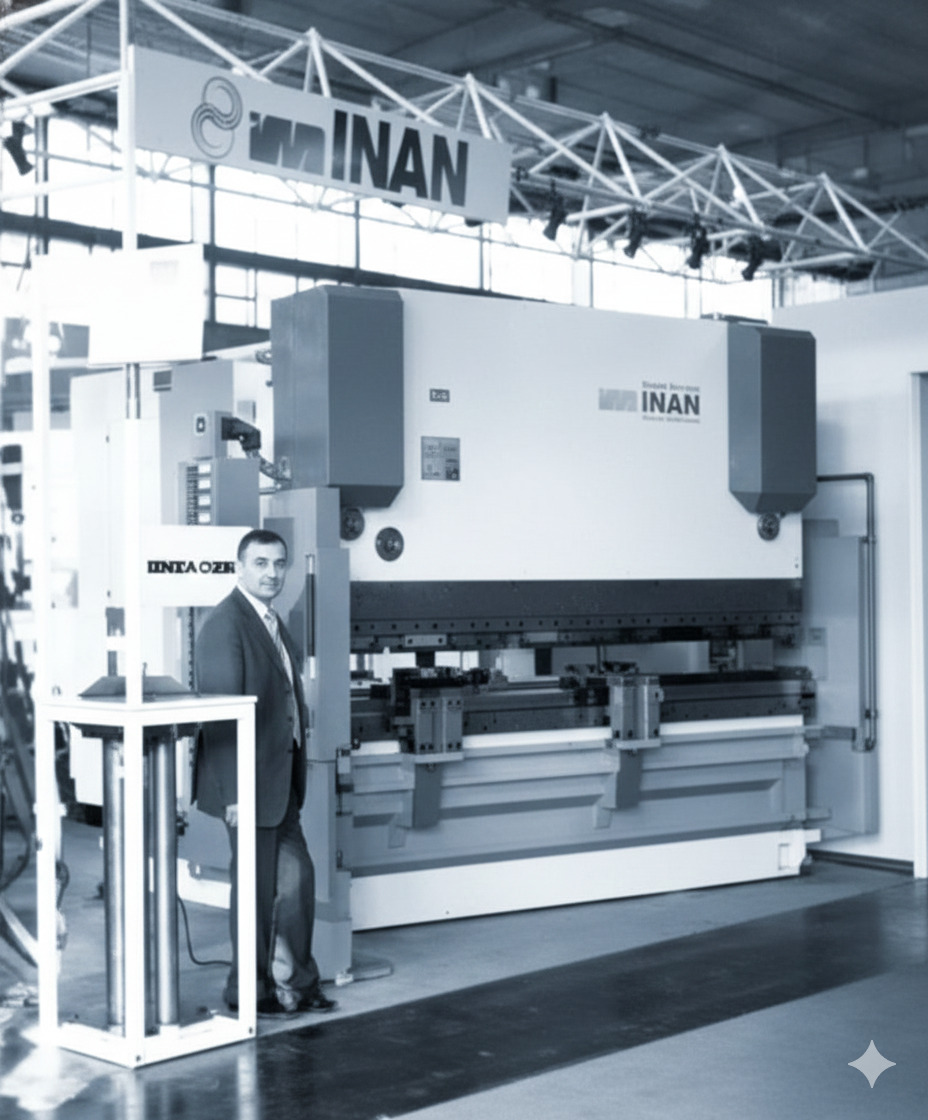

2001
Завершили розробку процедур відповідності стандартам CE та отримали маркування CE на своїх машинах.

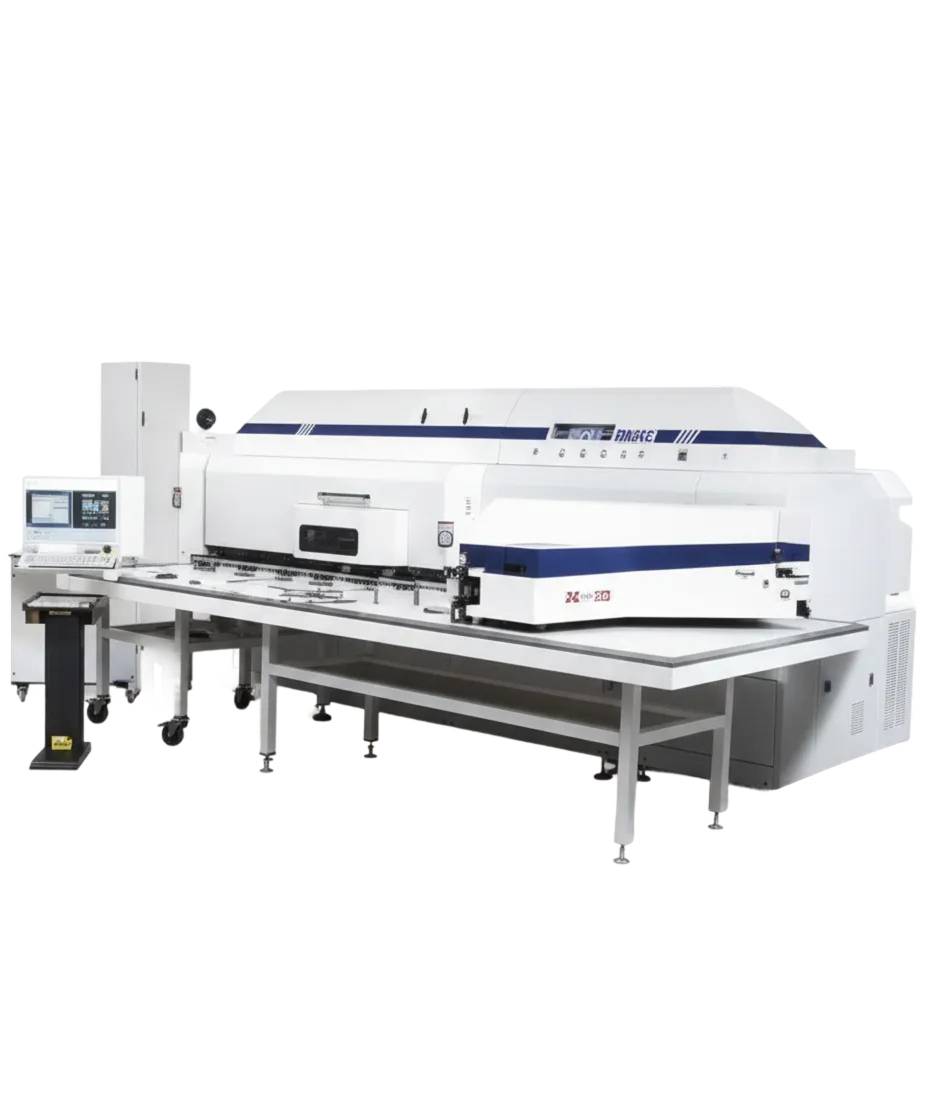

2003
Гідравлічний координатно-пробивний верстат із ЧПУ був представлений на ринку.

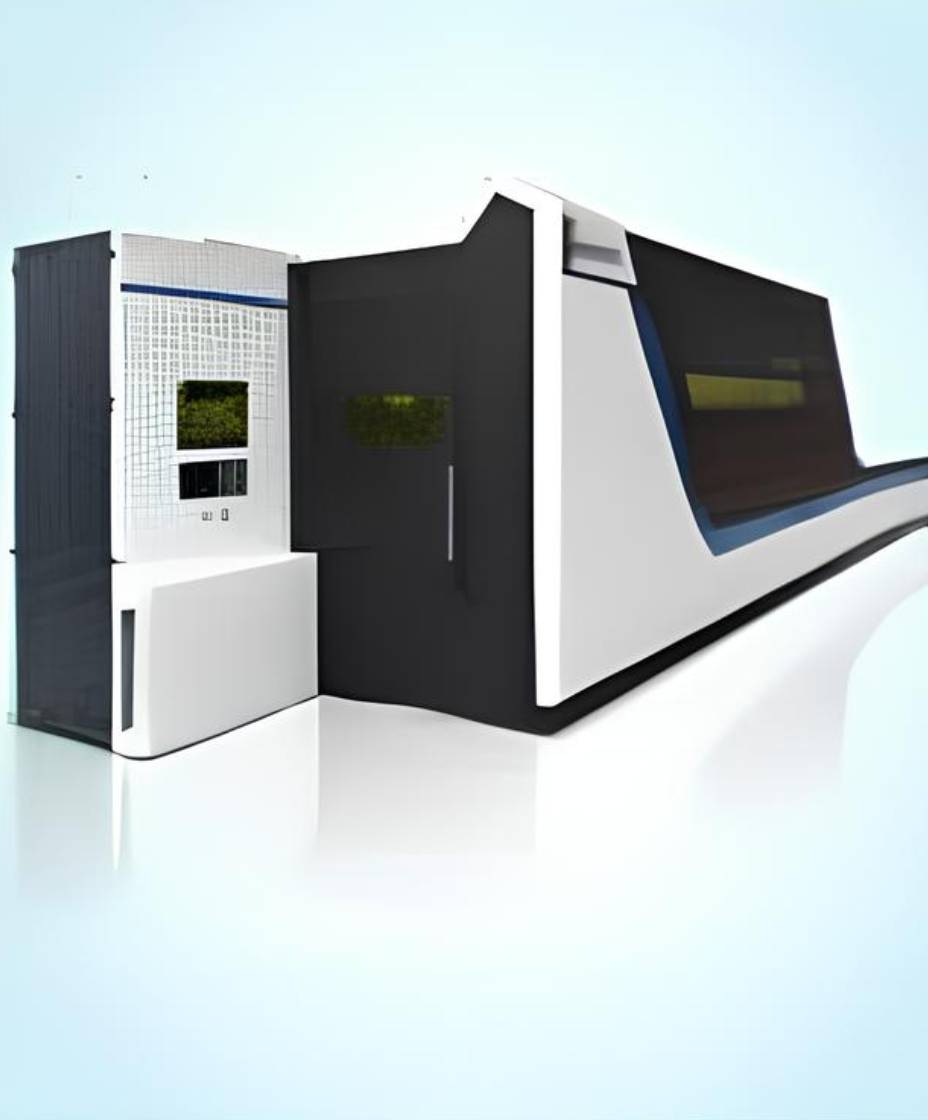

2011
На ринок були представлені верстати для лазерного різання волоконним лазером та плазмового різання.

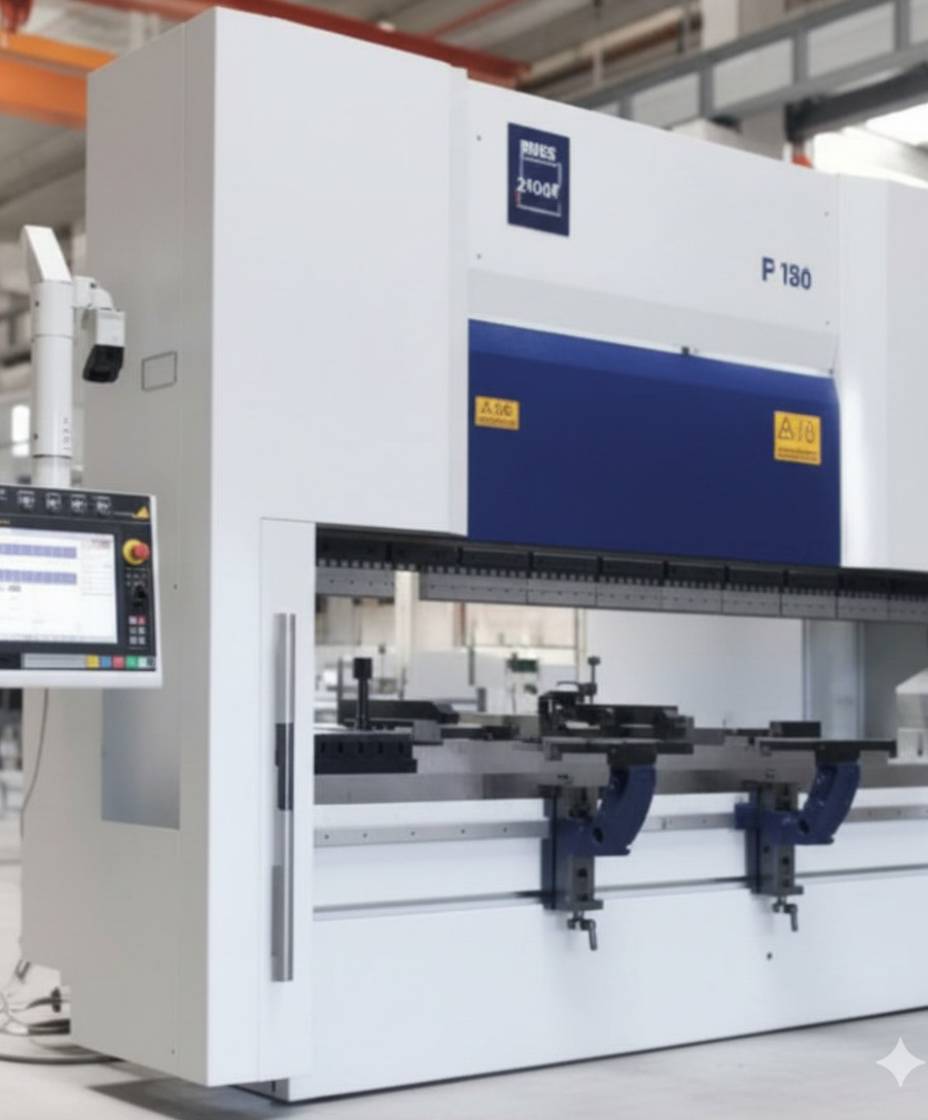

2015
Гібридний листозгинальний прес – початок виробництва.

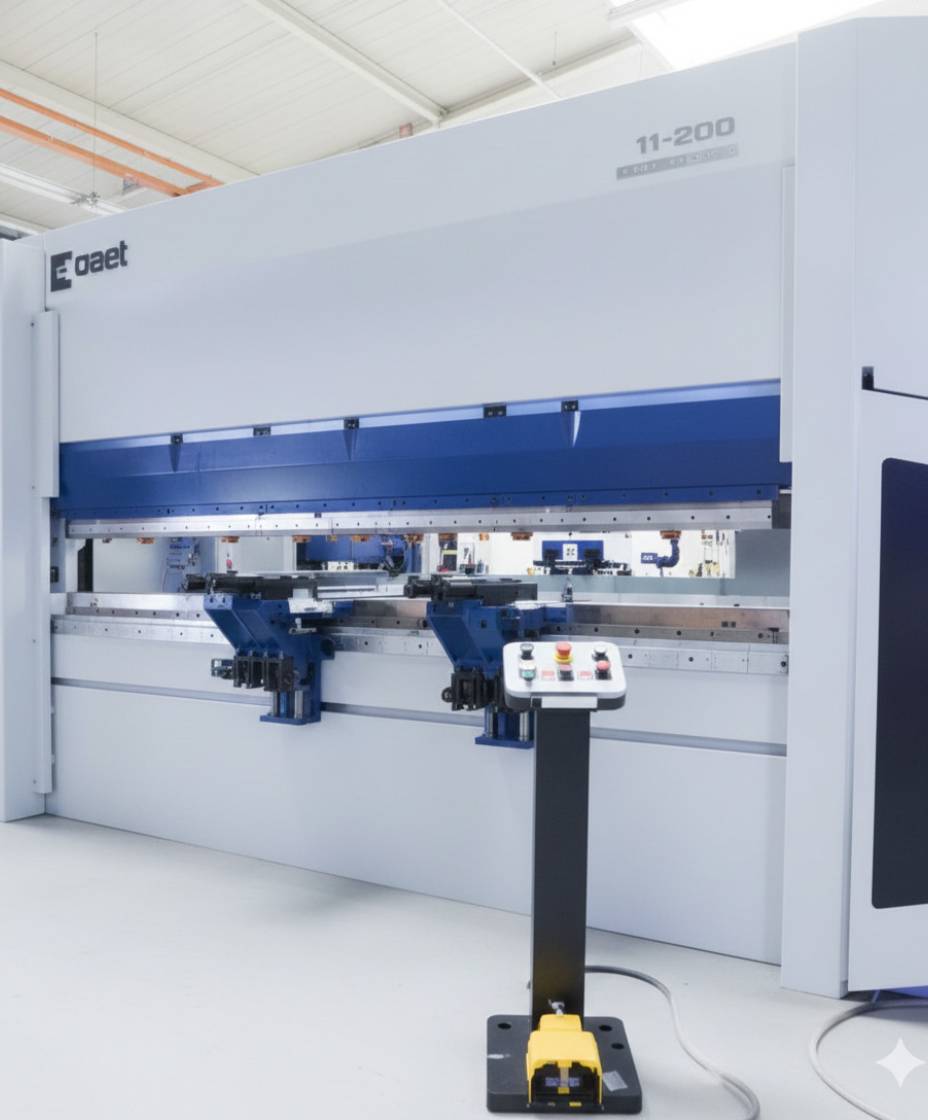

2018
Сервопривідний листозгинальний прес – початок виробництва.

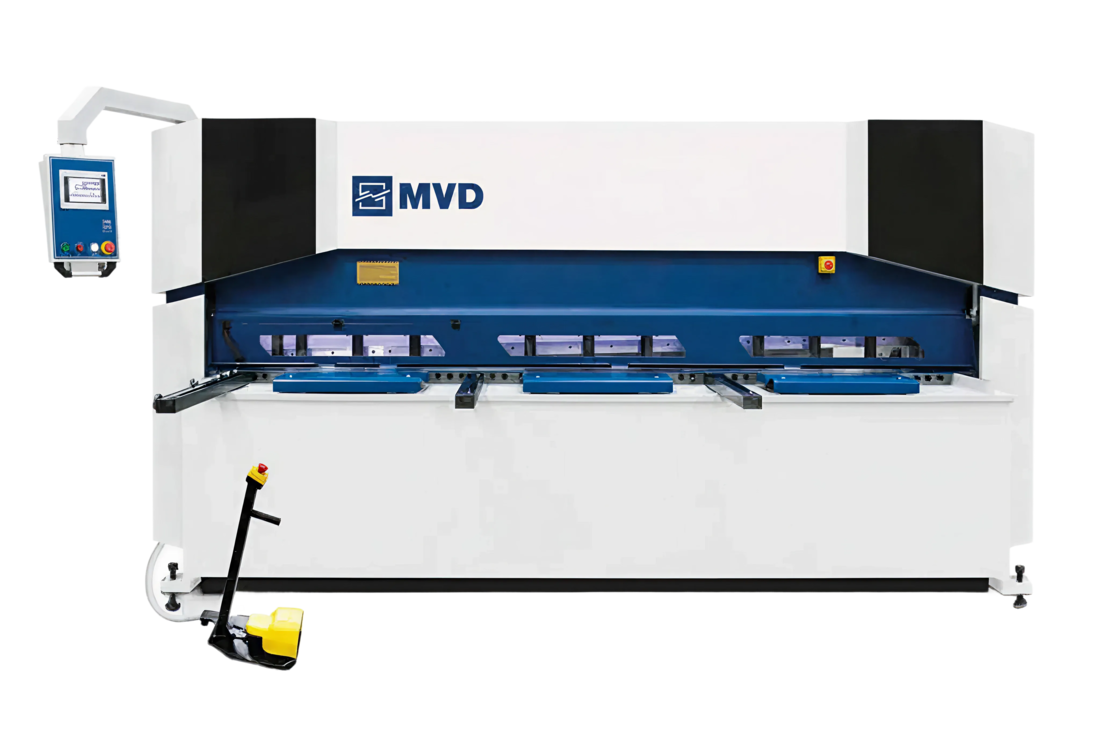

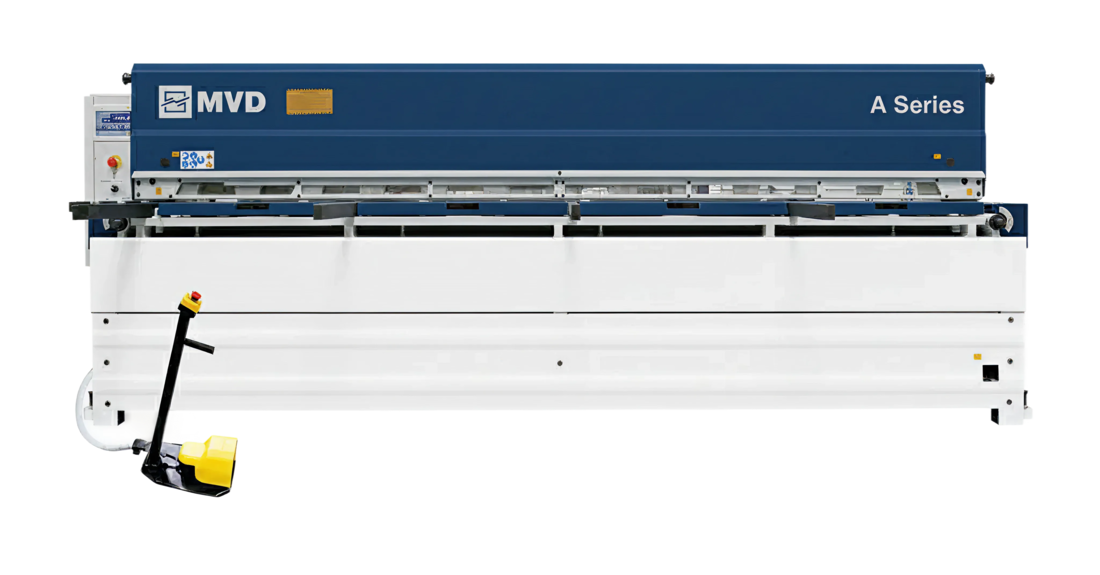

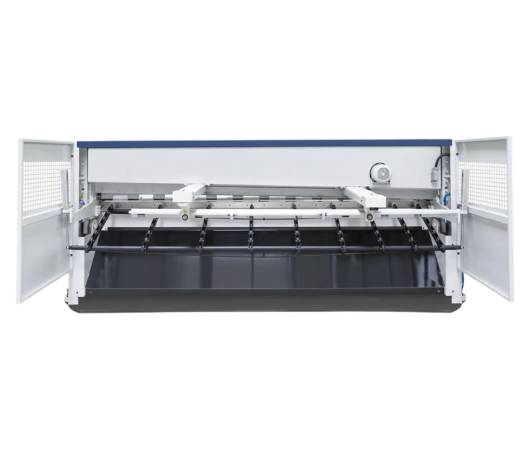

MVD iShear Серія А
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Гільйотинні ножиці серії A, придатні для різання тонких листових матеріалів товщиною до 6 мм.
Корпус машини та сталева конструкція верхньої балки були розроблені відповідно до критеріїв мінімального розтягування та оптимальної стійкості.
Корпус обробляється на високоточних обробних центрах з ЧПК, що забезпечує максимальну якість та точність різання.
Стандартні функції
- Блок керування NC з сенсорним екраном ELGO P40T
- Жорстка зварена моноблочна рама забезпечує максимальну точність різання
- Моторизований задній упор 750 мм з керуванням на станції NC
- Верхнє лезо (2 краї) / Нижнє лезо (4 краї). Високий вміст вуглецю/високий вміст хрому
- Механічна система притискання листа утримує лист на місці під час різання
- Проста система регулювання зазору між лезами
- Передній стіл з роликовими підшипниками
- Передні опорні кронштейни зі шкалою
- Підсвічування лінії різання
- Захист пальців переднього боку
- Ножна педаль
- Задні захисні кожухи
- Кнопка аварійної зупинки
Додаткові функції
- Хід заднього упору 1000 мм
- Пневматична система підтримки листа (заднє опускання)
- Пневматична система підтримки листа (функції переднього та заднього опускання)
- Кутовий упор 0-180°
- Подовжені передні опори листа та вирівнювальний важіль
- Ручний задній упор 750 мм, легке регулювання за допомогою маховиків спереду
- Справжній світловий бар’єр, що відповідає стандартам CE

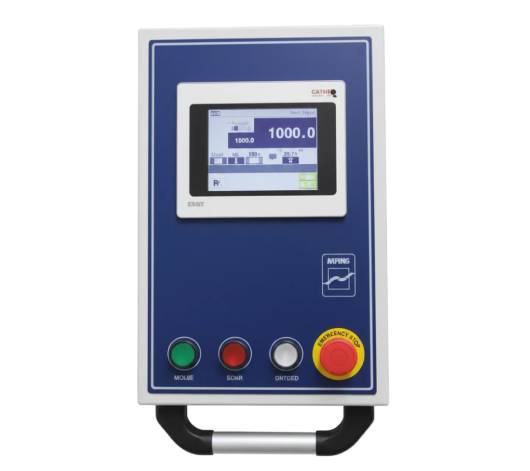

Блок управління ЧПК ELGO P40T
5,7-дюймовий сенсорний екран
Пам’ять програми на 1000 кроків
Функція керування підтримкою листового матеріалу

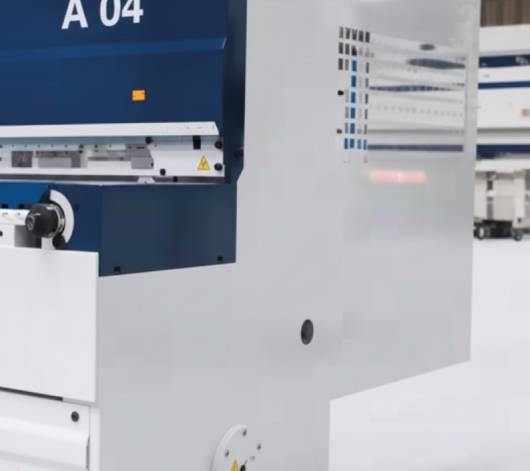

Задні захисні
огородження
Задні захисні кожухи
Система підтримки заднього листа
Опціональна система підтримки заднього листа, що дозволяє вибірково повертати відрізану частину до переднього передавача або опускати її назад

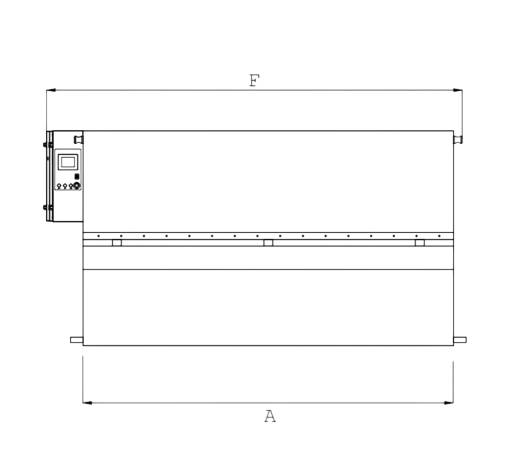

Серія A - Технічні характеристики
| A серія | A03/1360 | A03/1560 | A03/2060 | A02,5/2560 | A03/3060 | A06/1100 | A06/1360 | A05/1560 | A04/2060 | A04/2560 | A04/3060 | A04/3700 | Unit | |
| Продуктивність різання (450 мм/мм²) | 3 | 3 | 3 | 2,5 | 2 | 6 | 6 | 5 | 4 | 4 | 4 | 4 | mm | |
| Довжина різання | A | 1360 | 1560 | 2060 | 2560 | 3060 | 1100 | 1360 | 1560 | 2060 | 2560 | 3060 | 3700 | mm |
| Кут зрізу | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | ° ́ | |
| Швидкість різання за хвилину | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 35 | hpm | |
| Висота столу | C | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | mm |
| Довжина | F | 2050 | 2250 | 2600 | 3100 | 3600 | 1750 | 2050 | 2250 | 2600 | 3100 | 3600 | 4250 | mm |
| Ширина | G | 2300 | 2300 | 2250 | 2250 | 2250 | 2300 | 2300 | 2300 | 2250 | 2250 | 2250 | 2250 | mm |
| Висота | H | 1350 | 1350 | 1400 | 1400 | 1400 | 1350 | 1350 | 1350 | 1400 | 1400 | 1400 | 1400 | mm |
| Потужність двигуна | 4 | 4 | 4 | 4 | 4 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | Kw | |
| Маса | 1250 | 1500 | 1750 | 1950 | 4000 | 2000 | 2300 | 2500 | 3000 | 3500 | 4000 | 4900 | Kg |
*Технічні характеристики можуть бути змінені без попередження.

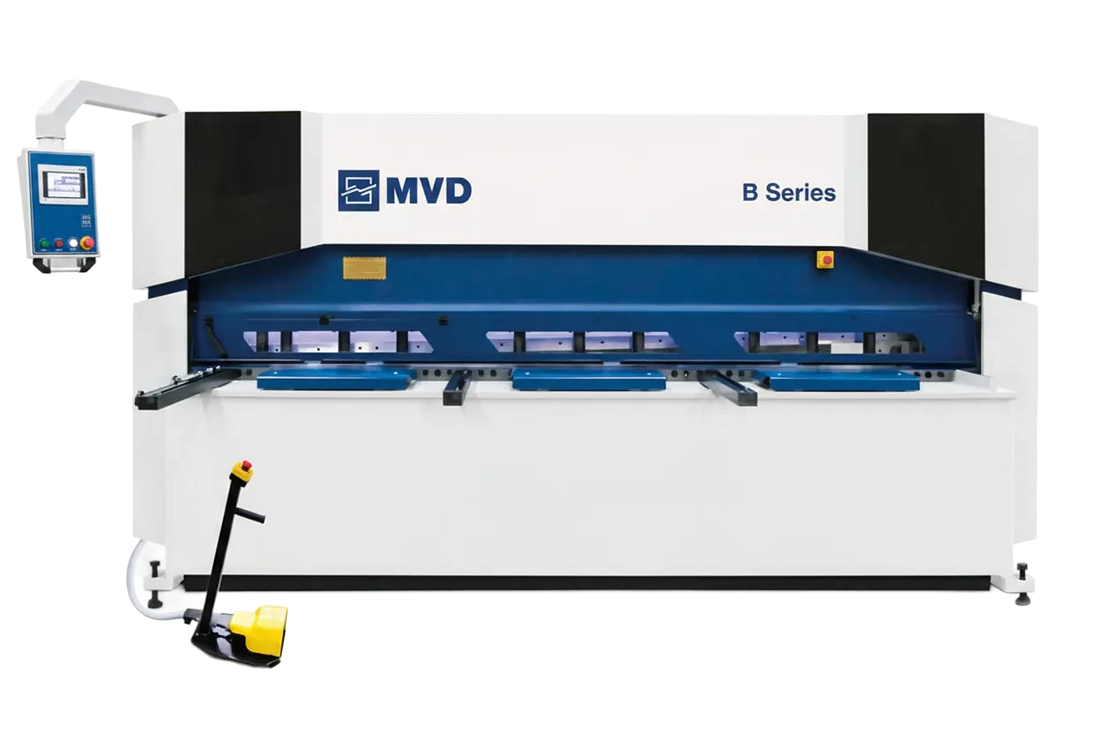

MVD iShear Серія B
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Підвищена продуктивність завдяки концепції подвійної швидкості.
На 50% більше розрізів/хвилину з половиною початкової продуктивності різання.
Ножиці ріжуть товщину від 6 мм до 25 мм, довжину різання від 2 метрів до 6 метрів. Забезпечують високу якість різання завдяки концепції конструкції машини з низьким кутом різання.
Унікальна конструктивна особливість має фіксований кут різання.
Машина може бути виготовлена з автоматичним регулюванням зазору між лезами та ходу за допомогою контролера ЧПК відповідно до запиту замовника.
Конструкції корпусу машини та верхньої балки сталеві конструкції були розроблені відповідно до критеріїв мінімального прогину та оптимального опору.
Моторизований задній упор 1000 мм з приводом лінійної кулькової гвинтової передачі без люфту направляючої з точністю позиціонування +/- 0,1 мм та програмованими функціями відведення.
Функція автоматичного підйому заднього упору через 1000 мм для легкої подачі довших листів.
Стандартні функції
- Блок керування NC з сенсорним екраном ELGO P40T
- Гідравлічна система Rexroth / Hoerbiger
- Система ручного регулювання зазору між лезами
- Задній упор 1000 мм з ЧПК, програмований, моторизований
- Концепція різального верстата з подвійною швидкістю
- Глибина вирізу 250 мм
- Програмована функція відведення заднього упору
- Функція підйому заднього упору для листів довжиною понад
1000 мм - Регулювання ходу на панелі керування для збільшення кількості ходу для ефективності короткого різання
- Передавальний стіл з роликовими кульками
- Верхнє лезо з 2 кромками / Нижнє лезо з 4 кромками
- Унікальні компоненти, що зменшують потребу в обслуговуванні
- Передні опорні кронштейни 1000 мм, зі шкалою лінійки, Т-подібним каналом – та відкидними упорами
- Передні та бічні захисні кришки
- Підсвічування лінії різу
- Кнопки аварійної зупинки
- Педаль
- Спеціально розроблені кришки з рухомим важелем контролера
- Кнопки аварійної зупинки
Додаткові функції
- Пневматична система підтримки аркушів (Тип 1)
- Пневматична система підтримки аркушів з функцією повернення до відправника (Тип 2)
- Система автоматичного регулювання зазору між лезами з ЧПК
- Кутовий калібр 0-180°
- Довші передні опори аркушів та вирівнювальний кронштейн
- Спеціальна глибина горловини 500 мм
- Захист для пальців на всю довжину
- Захист для пальців від лазера
- Леза зі спеціального сплаву
- Лінія лазерного різання
- Масляний охолоджувач та масляний підігрівач
- Електрична шафа блоку охолодження змінного струму
- Автоматичне або ручне центральне змащення
- Передні важелі подачі аркушів з ЧПК
- Задній лазерний бар’єр, що відповідає вимогам CE
- Машина без спеціальної конструкції кришок

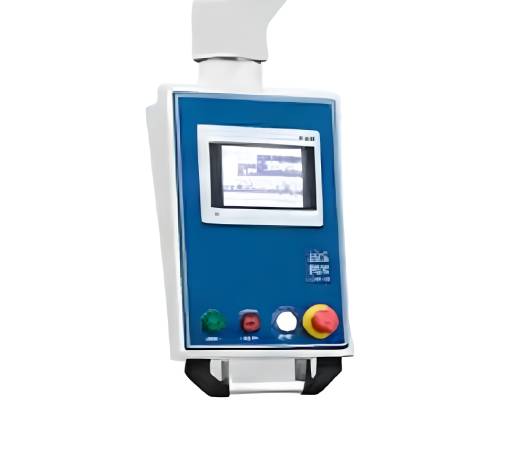

ELGO P40T
5,7 дюймів сенсорного екрана
Спеціальна глибина
Глибина горла 250 мм

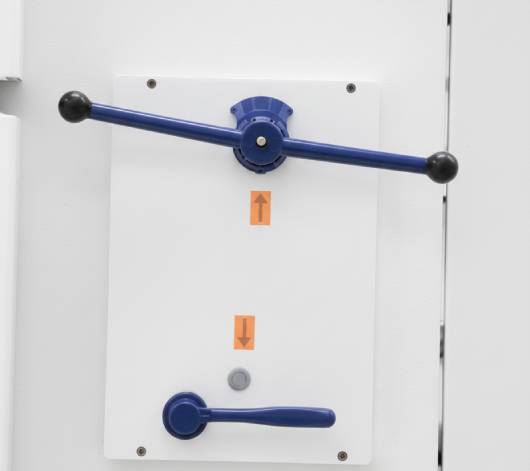

Система регулювання
Система ручного регулювання зазору між лезами

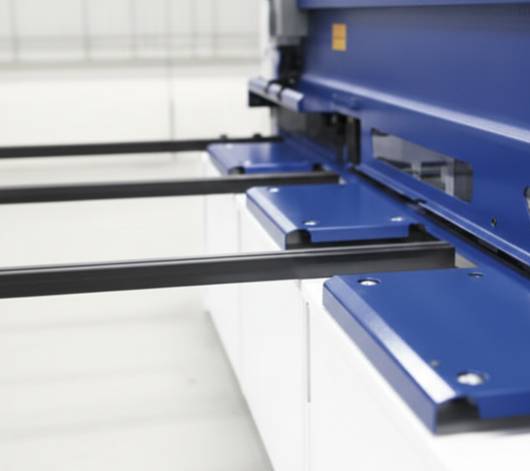

Передавальний стіл
Передавальний стіл з роликовими кульками та кришкою для захисту пальців на 1 метр
БІЛЬШЕ РЕКОМЕНДАЦІЙ ЩОДО КОНТРОЛЕРІВ ЧПК

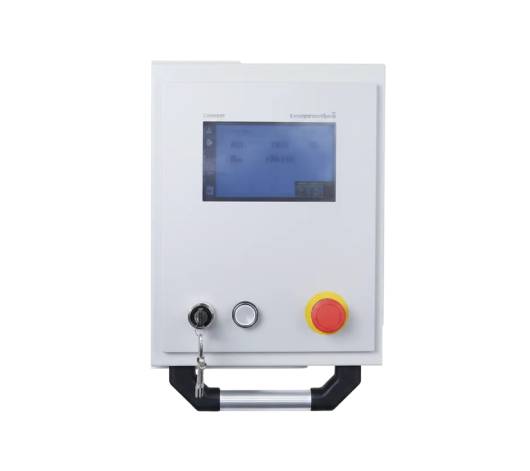

CYBELEC CybT 8 G
7-дюймовий сенсорний екран

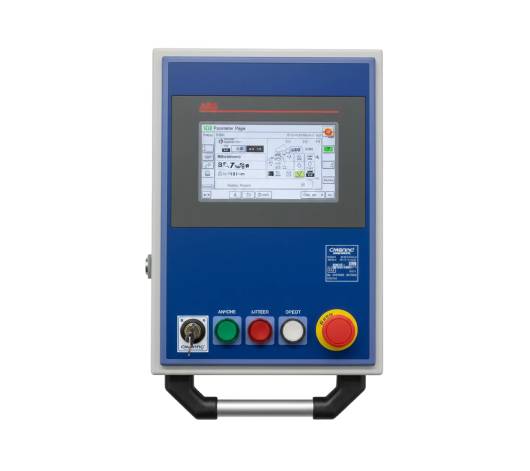

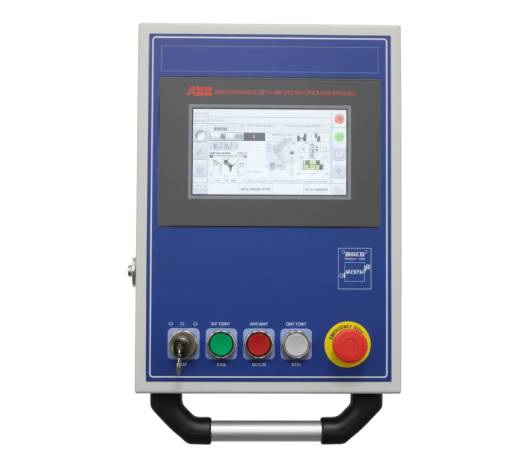

ESA S625
7-дюймовий сенсорний екран

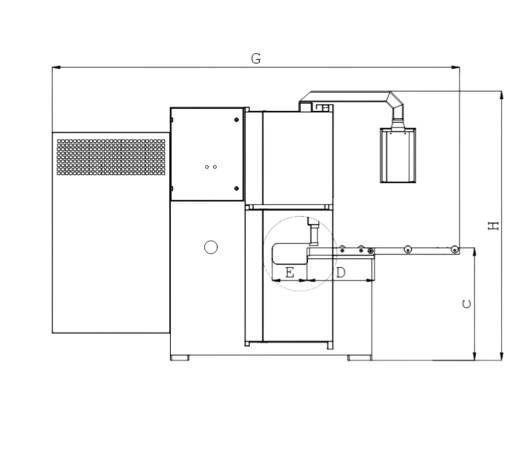

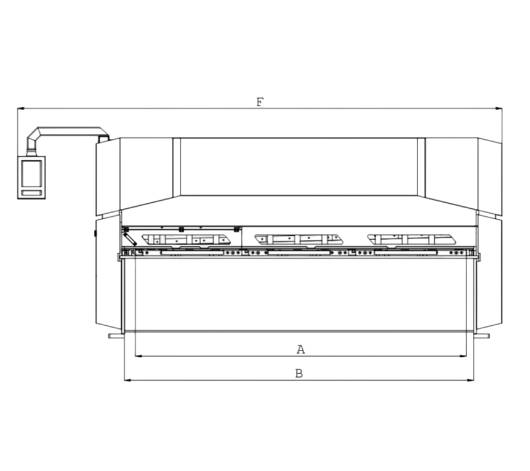

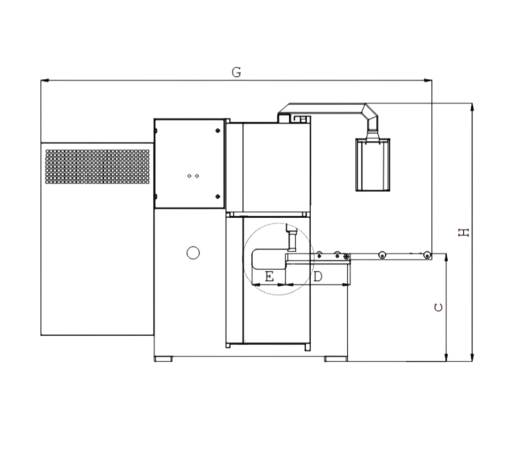

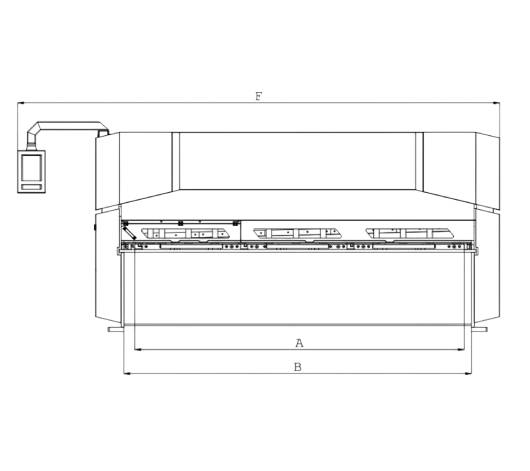

Серія B - Технічні характеристики
| B серія | B06/2100 | B06/2600 | B06/3100 | B08/3100 | B10/3100 | B13/3100 | B16/3100 | B20/3100 | B25/3100 | B06/4000 | B08/4000 | B10/4000 | B13/4000 | B16/4000 | B20/4000 | B06/6150 | B08/6150 | B10/6150 | Unit | |
| Продуктивність різання (450 мм/мм²) | 6 | 6 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 6 | 8 | 10 | 13 | 16 | 20 | 6 | 8 | 10 | mm | |
| Продуктивність різання (700 мм/мм²) | 4 | 4 | 4 | 5 | 6 | 8 | 10 | 13 | 17 | 4 | 5 | 6 | 8 | 10 | 13 | 4 | 5 | 6 | mm | |
| Довжина різання | A | 2100 | 2600 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 6150 | 6150 | 6150 | mm |
| Кут зрізу | 1,5 | 1,5 | 1,5 | 1,9 | 2 | 2,1 | 2,25 | 2,75 | 2,75 | 1,5 | 1,5 | 1,5 | 1,8 | 2,15 | 2,03 | 1 | 1,2 | 1,2 | ° | |
| Циліндри для фіксації | 10 | 11 | 14 | 14 | 14 | 14 | 17 | 17 | 17 | 18 | 18 | 17 | 18 | 18 | 18 | 26 | 26 | 26 | qty | |
| Швидкість розгону / Швидкий режим | 21/30 | 20/26 | 15/18 | 13/18 | 13/18 | 9/14 | 7/10 | 6/9 | 5/8 | 13/20 | 13/20 | 11/17 | 9/15 | 5/16 | 4/15 | 4/10 | 4/9 | 3/7 | /min. | |
| Відстань між стовпцями | B | 2330 | 2830 | 3330 | 3340 | 3340 | 3340 | 3410 | 3410 | 3460 | 4230 | 4240 | 4240 | 4310 | 4310 | 4390 | 6440 | 6450 | 6460 | mm |
| Висота столу | C | 850 | 850 | 865 | 865 | 880 | 880 | 880 | 925 | 1000 | 870 | 870 | 890 | 930 | 960 | 960 | 950 | 1000 | 1000 | mm |
| Ширина столу | D | 500 | 500 | 500 | 580 | 600 | 620 | 585 | 605 | 630 | 600 | 630 | 635 | 660 | 625 | 710 | 750 | 810 | 810 | mm |
| Глибина горла | E | 250 | 250 | 250 | 250 | 250 | 250 | 200 | 150 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | mm |
| Хід заднього упору - вісь X | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | mm | |
| Довжина | F | 3630 | 4130 | 4630 | 4660 | 4675 | 4680 | 4780 | 4790 | 4930 | 5550 | 5570 | 5580 | 5665 | 5680 | 5780 | 7770 | 7780 | 7780 | mm |
| Висота | H | 1990 | 1990 | 1990 | 2065 | 2140 | 2300 | 2300 | 2540 | 2980 | 2165 | 2190 | 2290 | 2380 | 2575 | 2800 | 2300 | 2400 | 2500 | mm |
| Ширина | G | 2965 | 2965 | 2965 | 3470 | 3520 | 3585 | 3750 | 3850 | 3850 | 3340 | 3625 | 3725 | 3785 | 3840 | 3930 | 3655 | 3700 | 3750 | mm |
| Нафтовий бак | 160 | 160 | 160 | 265 | 265 | 265 | 495 | 495 | 495 | 250 | 265 | 265 | 350 | 490 | 490 | 345 | 345 | 345 | lt. | |
| Потужність двигуна | 10 | 10 | 10 | 15 | 22 | 22 | 30 | 37 | 55 | 10 | 22 | 22 | 22 | 30 | 45 | 22 | 22 | 22 | Kw | |
| Маса | 4,3 | 5,5 | 6 | 8 | 9,6 | 11,5 | 15,8 | 19 | 27 | 10,8 | 13,2 | 16,2 | 18,5 | 22 | 26,3 | 26,5 | 28,5 | 30,5 | Tons |
*Технічні характеристики можуть бути змінені без попередження.

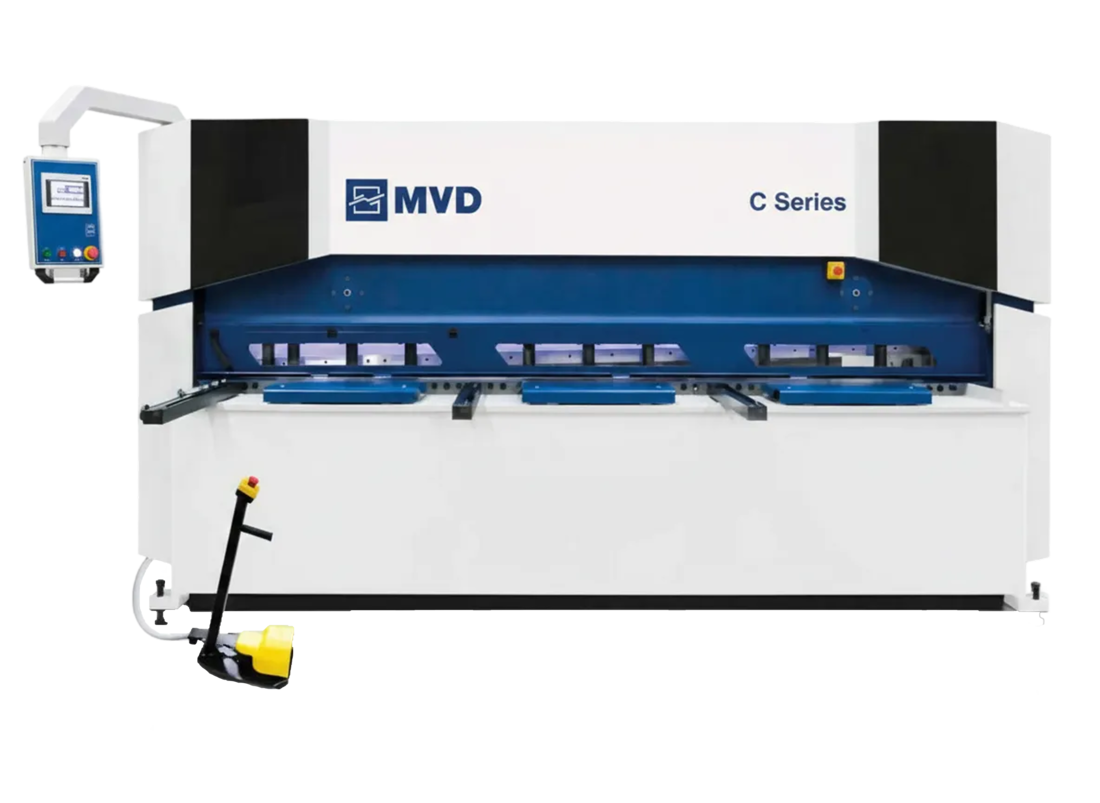

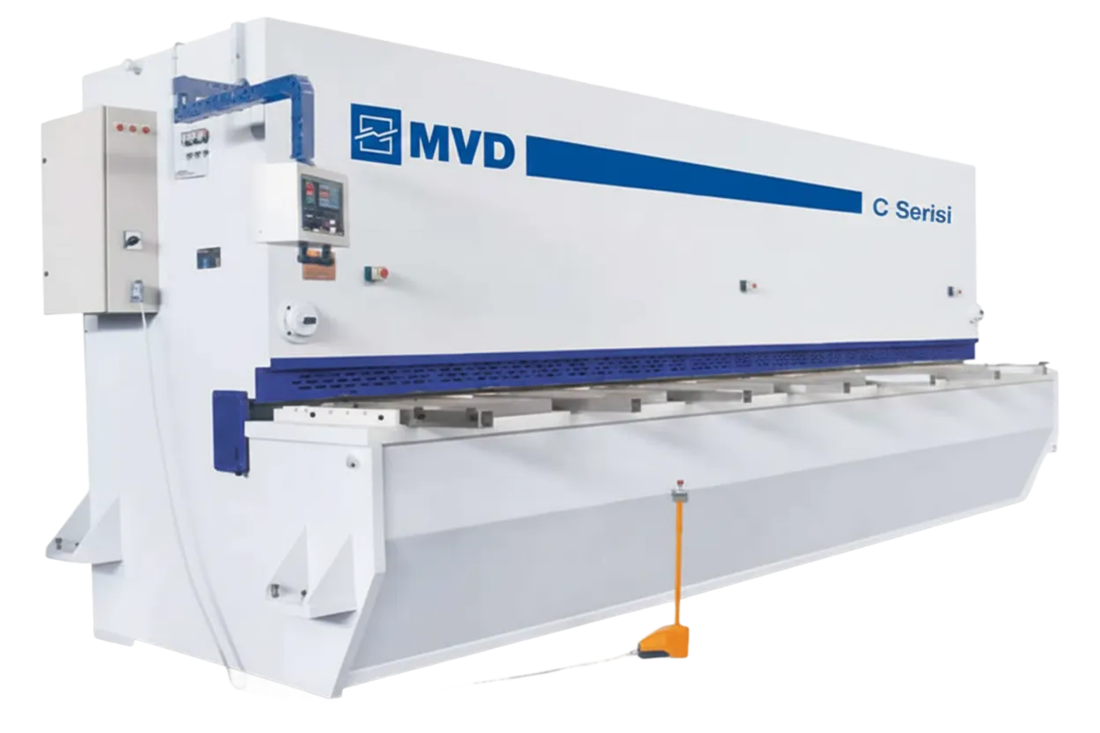

MVD iShear Серія C
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Гідравлічні ножиці серії C зі змінним кутом нахилу автоматичний розрахунок кута різання забезпечує високу якість різання в найширшому діапазоні типів матеріалів та товщини листа.
Автоматично розраховує та застосовує: кут різання, регулювання зазору між лезами, хід різання, позиціонування заднього упору відповідно до типу та товщини матеріалу за допомогою контролера ЧПК та сервогідравлічного клапана.
Під час різання тонких та коротких деталей кут та довжина ходу автоматично зменшуються, що збільшує кількість різів та швидкість.
Сталеві конструкції корпусу машини та верхньої балки були розроблені відповідно до критеріїв мінімального прогину та оптимального опору.
Моторизований задній упор 1000 мм з приводом від лінійного кулькового гвинта без люфту, з точністю позиціонування +/- 0,1 мм та програмованими функціями відведення.
Функція автоматичного підйому заднього упору через 1000 мм для легкої подачі довших листів.
Стандартні функції
- Блок керування ЧПК ELGO P40T з сенсорним екраном
- Гідравлічна система Rexroth / Hoerbiger
- Система автоматичного регулювання зазору, ходу та положення леза з ЧПК – регулювання
- Задній упор 1000 мм з ЧПК, програмований, моторизований
- Глибина вирізу 250 мм
- Програмована функція відведення заднього упору
- Функція підйому заднього упору для листів довжиною понад 1000 мм
- Регулювання ходу на панелі керування для збільшення ходу/хв під час різання коротких деталей
- Передавальний стіл з роликовими кульками
- Верхнє лезо з 2 кромками / Нижнє лезо з 4 кромками
- Компоненти, що зменшують потребу в технічному обслуговуванні
- Передні опорні кронштейни 1000 мм, зі шкалою лінійки, Т-подібним каналом та відкидними упорами
- Передня та бічні захисні кришки
- Підсвічування лінії різу
- Передній захист для пальців, 1000 мм, з функцією відкидання вгору
- Ножна педаль
- Спеціально розроблені кришки з рухомим важелем контролера
- Кнопки аварійної зупинки
Додаткові функції
- Пневматична система підтримки аркушів (Тип 1)
- Пневматична система підтримки аркушів з функцією повернення до відправника (Тип 2)
- Кутовий калібр 0-180°
- Подовжені передні опори аркушів та вирівнювальний важіль
- Спеціальна глибина горловини 500 мм
- Захист пальців на повну довжину
- Захист для пальців від лазера
- Леза зі спеціального сплаву
- Лінія лазерного різання
- Масляний охолоджувач та масляний підігрівач
- Автоматичне або ручне центральне змащення
- Електрична шафа блоку охолодження змінного струму
- Передні важелі подачі аркушів з ЧПК
- Задній лазерний бар’єр, що відповідає вимогам CE
- Машина без спеціальної конструкції кришок (Зображення на наступній сторінці *)

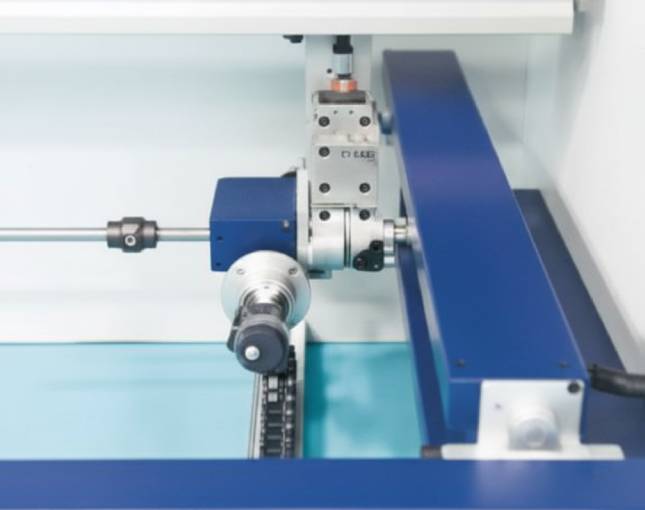

Задній упор для осей X+R

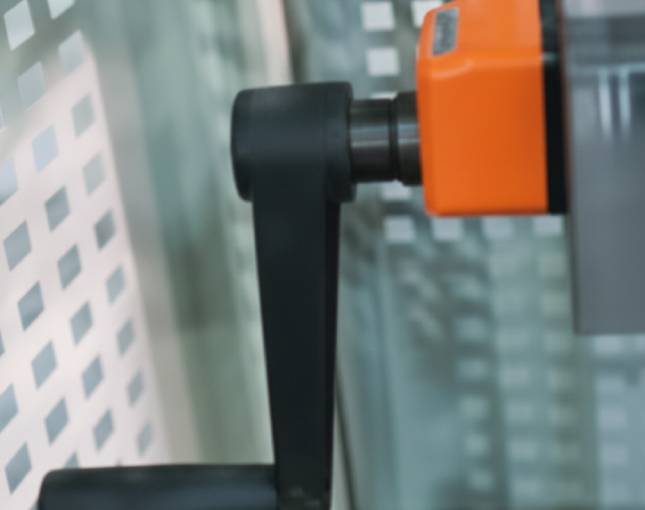

Ручне коронування (оригінальні клини WILA)
БІЛЬШЕ РЕКОМЕНДАЦІЙ ЩОДО КОНТРОЛЕРІВ ЧПК
CYBELEC CybT8 PS
7-дюймовий сенсорний екран
ESA S625
7-дюймовий сенсорний екран
Серія C - Технічні характеристики
| C серія | C06/3100 | C08/3100 | C10/3100 | C13/3100 | C16/3100 | C20/3100 | C25/3100 | C06/4000 | C08/4000 | C10/4000 | C13/4000 | C16/4000 | C20/4000 | C25/4000 | C06/6100 | C08/6100 | C10/6100 | C13/6100 | C16/6100 | C20/6100 | C25/6100 | Unit | |
| Продуктивність різання (450 мм/мм²) | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | mm | |
| Продуктивність різання (700 мм/мм²) | 4 | 5 | 6 | 8 | 10 | 13 | 17 | 4 | 5 | 6 | 8 | 10 | 13 | 17 | 4 | 5 | 6 | 8 | 10 | 13 | 17 | mm | |
| Довжина різання | A | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 6100 | 6100 | 6100 | 6100 | 6100 | 6100 | 6100 | mm |
| Кут зрізу | 0,5-2 | 0,5-2,7 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-2 | 0,5-2,7 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | ° | |
| Циліндри для фіксації | 14 | 14 | 14 | 14 | 17 | 17 | 17 | 17 | 17 | 18 | 18 | 18 | 18 | 18 | 26 | 26 | 26 | 26 | 26 | 26 | 26 | qty | |
| Швидкість розгону / Швидкий режим | 10/15 | 10/15 | 7/13 | 7/13 | 6/12 | 5/10 | 4/8 | 10/14 | 9/13 | 6/12 | 6/12 | 6/12 | 5/10 | 4/8 | 9/13 | 8/12 | 5/12 | 5/12 | 5/9 | 5/7 | 4/6 | /min. | |
| Відстань між стовпцями | B | 3500 | 3500 | 3600 | 3600 | 3670 | 3705 | 3760 | 4460 | 4460 | 4460 | 4460 | 4580 | 4590 | 4600 | 6490 | 6500 | 6500 | 6500 | 6650 | 6650 | 6670 | mm |
| Висота столу | C | 835 | 900 | 880 | 900 | 995 | 995 | 995 | 860 | 880 | 880 | 900 | 1010 | 1025 | 1025 | 1050 | 1100 | 1135 | 1255 | 1270 | 1285 | 1350 | mm |
| Ширина столу | D | 520 | 615 | 620 | 620 | 705 | 720 | 720 | 650 | 650 | 650 | 700 | 700 | 720 | 735 | 735 | 735 | 735 | 845 | 920 | 1100 | 1100 | mm |
| Глибина горла | E | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | mm |
| Хід заднього упору - вісь X | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | mm | |
| Довжина | F | 4830 | 4830 | 4950 | 4970 | 5060 | 5115 | 5150 | 5790 | 5800 | 5790 | 5860 | 5980 | 6000 | 6000 | 7900 | 7900 | 7960 | 7890 | 8060 | 8060 | 8150 | mm |
| Висота | H | 1975 | 2150 | 2415 | 2505 | 2680 | 2680 | 2730 | 2210 | 2350 | 2580 | 2675 | 2825 | 2830 | 2930 | 2885 | 2985 | 3085 | 3270 | 3290 | 3305 | 3450 | mm |
| Ширина | G | 2995 | 3140 | 3415 | 3670 | 3810 | 3800 | 3850 | 3165 | 3400 | 3650 | 3830 | 3750 | 3775 | 3875 | 3585 | 3685 | 3785 | 3910 | 3880 | 4170 | 4170 | mm |
| Нафтовий бак | 200 | 275 | 295 | 295 | 340 | 510 | 510 | 200 | 200 | 300 | 300 | 390 | 510 | 510 | 300 | 300 | 300 | 300 | 430 | 535 | 600 | lt. | |
| Потужність двигуна | 10 | 15 | 22 | 22 | 30 | 37 | 45 | 10 | 15 | 22 | 22 | 30 | 37 | 45 | 11 | 15 | 22 | 22 | 30 | 37 | 45 | Kw | |
| Маса | 6,7 | 7,5 | 10,5 | 12,8 | 16 | 22 | 24 | 10,7 | 14 | 16 | 18 | 21,5 | 27 | 30 | 22 | 24 | 27,8 | 35 | 40 | 50 | 58 | Tons |
*Технічні характеристики можуть бути змінені без попередження.
Додаткові можливості
- Задня безпека світловий бар’єр;
- Більш довгі передні підпорки рукоятки;
- 500 мм глибина горловини;
- Зфхист для пальців, що піднімається вгору має повну довжину;
- Світлові завіси захист пальців;
- Пневматична платина тип системи підтримки 1;
- Пневматический задний лист
Система поддержки типа 2; - Компресор система кондиціонування;
- Автоматична система регулювання зазору лез;
- Кутовий вимірювач;
- Масляний охолоджувач і нагрівач
