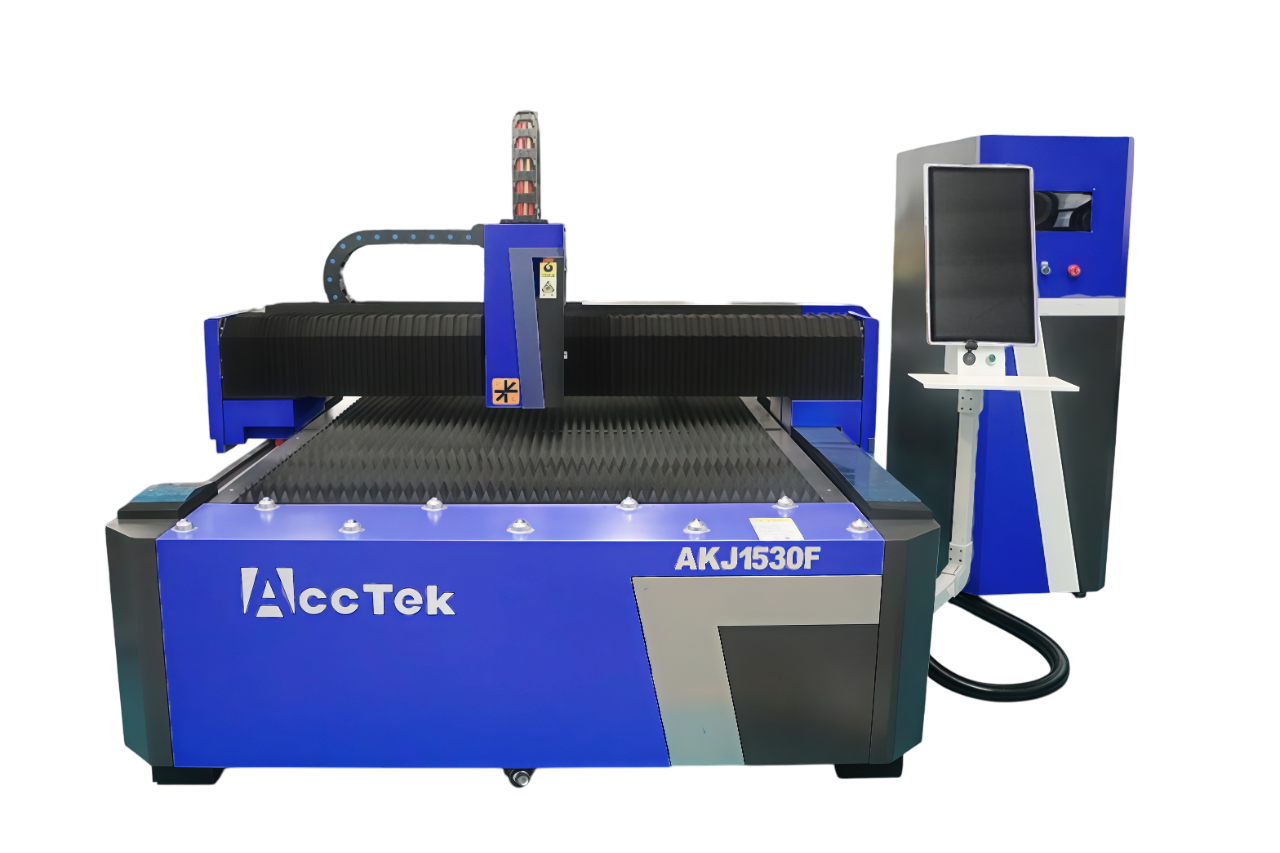

Верстат для лазерного різання AKJ-F2

Верстат для лазерного різання AKJ-F2 є верстатом для волоконного лазерного різання високої конфігурації з однією різальною платформою. Верстат оснащений лазерною головкою Raytools та серводвигуном Yaskawa і може бути оснащений волоконним лазером потужністю 1-12 кВт для забезпечення високої точності та високої швидкості лазерного різання. Верстат для лазерного різання AKJ-F2 може вибирати різні зони різання: 1300 мм*2500 мм, 1500 мм*3000 мм, 1500 мм*4500 м, 2000 мм*4000 мм і 2500 мм*6000 мм, а також може налаштовувати зону .

ALMAXTECH має 10-річний досвід виробництва верстатів для лазерного різання та прагне надавати професійні лазерні рішення клієнтам по всьому світу. Як професійний виробник верстатів для волоконного лазерного різання, ми розробили верстати для волоконного лазерного різання різної потужності та моделі для задоволення потреб різних клієнтів. ALMAXTECH застосовує суворі процеси складання та використовує фірмові деталі світового класу, щоб забезпечити високу точність різання та потужні ріжучі здібності, тим самим максимізуючи продуктивність та прибутковість виробників листового металу.

Конфігурація продукту

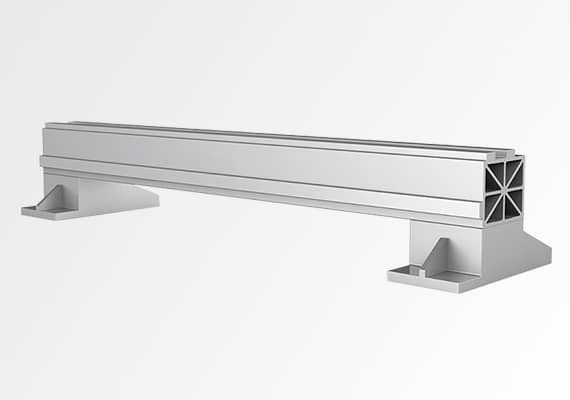

Балка з алюмінію авіаційного класу

Алюмінієва балка авіаційного класу виготовляється відповідно до суворих стандартів аерокосмічної промисловості. У порівнянні зі сталевими аналогами вона має значно меншу вагу, що знижує навантаження на серводвигуни та зменшує інерцію під час роботи. Після спеціальної термообробки балка набуває високої міцності, стабільності та точності позиціонування. Легка конструкція дозволяє обладнанню працювати швидше, підвищує продуктивність різки та забезпечує високу якість обробки деталей.

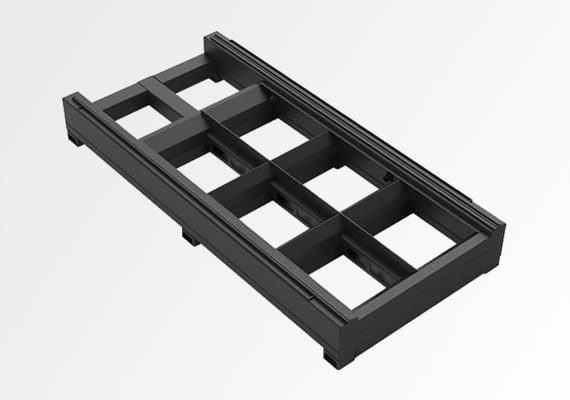

Зварна станина з профільного прокату

Основа верстата виконана з декількох прямокутних труб методом зварювання, всередині встановлені підсилювальні елементи для максимальної міцності та стійкості конструкції. Цільна рама забезпечує стабільність напрямних, запобігає деформаціям навіть при інтенсивному використанні та зберігає точну геометрію верстата. Ретельно продумана конструкція дозволяє надійно експлуатувати обладнання понад 25 років, гарантуючи високу точність і стабільність обробки металу протягом усього терміну служби.

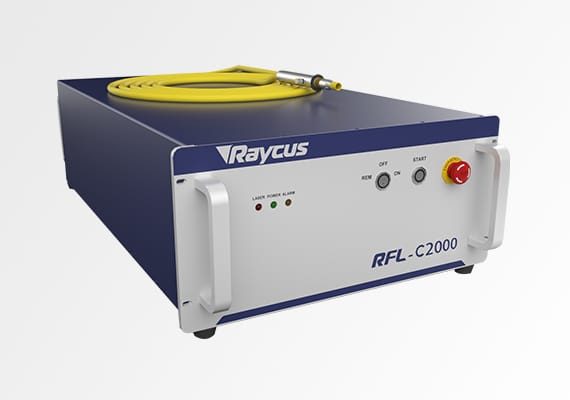

Професійний лазерний генератор

Верстат оснащений професійним волоконним лазерним генератором, відомим високою якістю променя, економним споживанням енергії та тривалим терміном служби. Надійний корпус генератора захищає обладнання та забезпечує стабільну роботу навіть у найскладніших виробничих умовах. Такий джерело лазера дозволяє підтримувати рівний, потужний і точний промінь, що гарантує високу якість різки та максимальну продуктивність верстата.

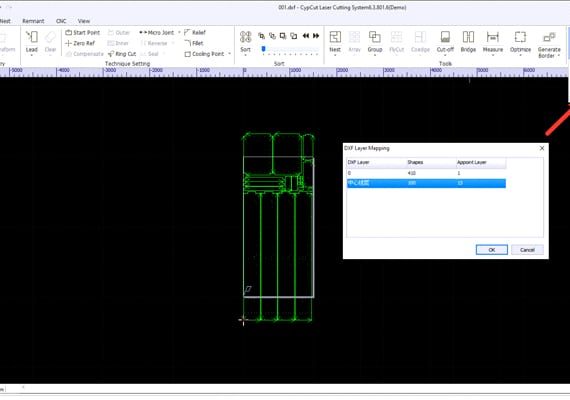

Професійне програмне забезпечення різки листа

Верстат оснащений сучасною системою різки листового металу Cypcut 2000C, яка поєднує простоту, економічність та зручність взаємодії оператора з обладнанням. Система містить великий набір вбудованих програм для роботи з волоконним лазером та оптимізовані параметри обробки різних матеріалів. Також доступні функції автоматичного визначення кромки заготовки, управління автофокусом і позиціювання розриву. Висока інтеграція та інтелектуальні можливості дозволяють об’єднувати читання файлів, проєктування, вивід даних та керування процесом різки в єдиному інтерфейсі, що гарантує точність і високу продуктивність верстата.

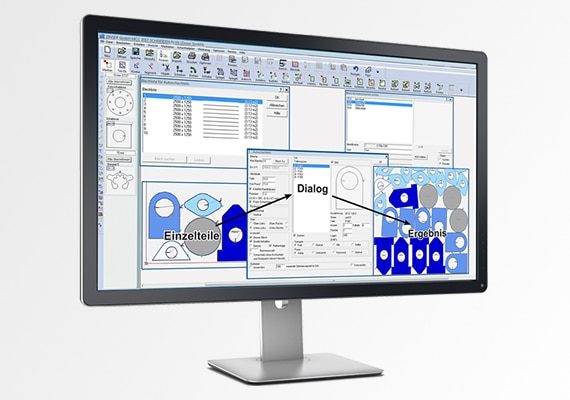

Робочий екран

Верстат оснащений вертикальним сенсорним екраном керування, який відрізняється від звичайних горизонтальних дисплеїв підвищеною контрастністю, швидким відгуком та широким кутом огляду. Екран споживає мінімальну кількість енергії та має високу роздільну здатність. Крім того, дисплей вирізняється яскравістю, низьким рівнем відблисків і міцним захисним склом, що забезпечує зручність роботи оператора та надійність обладнання.

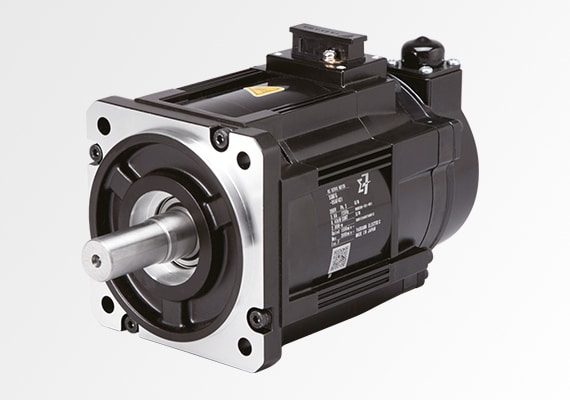

Трансмісія та точність

Верстат оснащений японським серводвигуном Yaskawa, направляючими Hiwin та французьким редуктором Modoli, що забезпечує високу точність позиціонування, швидкість роботи та низький рівень шуму. Надійна трансмісія гарантує плавний рух усіх механізмів та стабільне керування процесом різки. Система відзначається високою стійкістю до зовнішніх перешкод і перевантажень, що дозволяє обладнанню тривалий час працювати з максимальною точністю, забезпечуючи стабільність і високу якість обробки металу навіть при інтенсивній експлуатації.

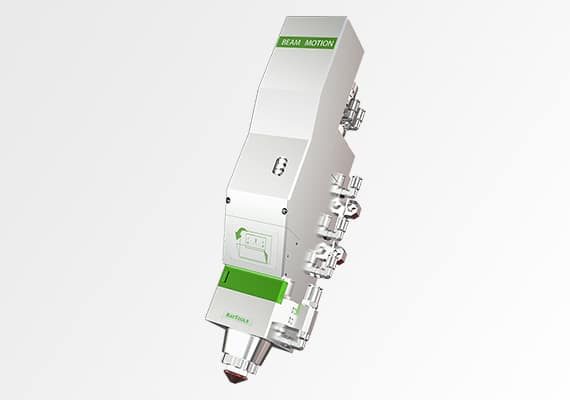

Головка для лазерного різання Raytools

Верстат оснащений лазерною головкою Raytools з автоматичним фокусуванням, що виключає необхідність ручного регулювання. Програмне забезпечення самостійно коригує положення фокусуючої лінзи, дозволяючи швидко і точно виконувати пробивку та різку листів різної товщини. Автофокус працює в десять разів швидше ручного налаштування, забезпечуючи високу продуктивність обладнання.

Голівка має широкий діапазон регулювання: від -10 мм до +10 мм з точністю 0,01 мм, що робить її універсальною для листів товщиною 0–20 мм. Крім того, коліматорне та фокусуюче дзеркала обладнані водяними ребрами охолодження, що знижують нагрів головки та значно подовжують термін її служби, забезпечуючи стабільну роботу навіть при інтенсивному використанні.

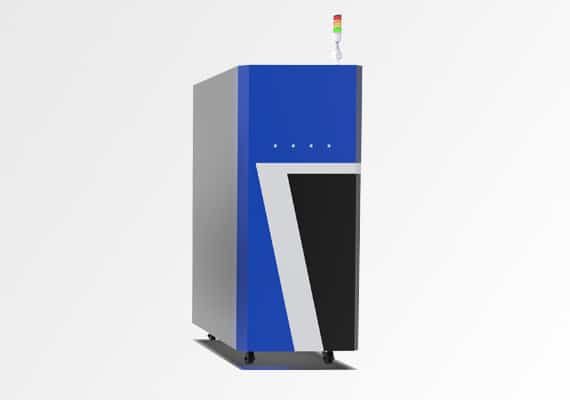

Незалежна шафа керування

Верстат обладнаний окремою шафою керування, у якій розміщені всі електричні компоненти та лазерне джерело. Конструкція шафи захищена від пилу, що значно подовжує термін служби електричних вузлів і підвищує надійність роботи обладнання.

Шафа керування оснащена автоматичним термостатом та системою кондиціонування, яка підтримує постійну температуру. Це запобігає перегріву компонентів у спекотну погоду і забезпечує стабільну роботу верстата навіть при інтенсивному використанні.

Додаткова конфігурація

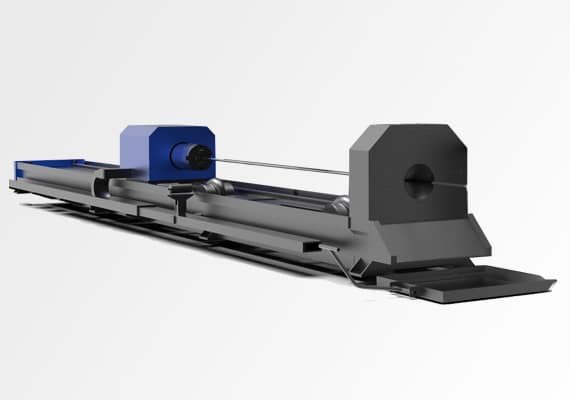

Вісь обертання

Верстат може оснащуватися додатковою віссю обертання за індивідуальним замовленням клієнта, що дозволяє виконувати різання труб різного типу. Це дає змогу обробляти не лише листовий метал, а й труби круглої або квадратної форми.

Обертальна вісь оснащена двома пневматичними патронами, які надійно фіксують заготовку і забезпечують обробку труб діаметром від 20 до 300 мм з високою точністю та стабільністю різу. Така конфігурація розширює функціонал верстата та робить його універсальним інструментом для виробничих потреб.

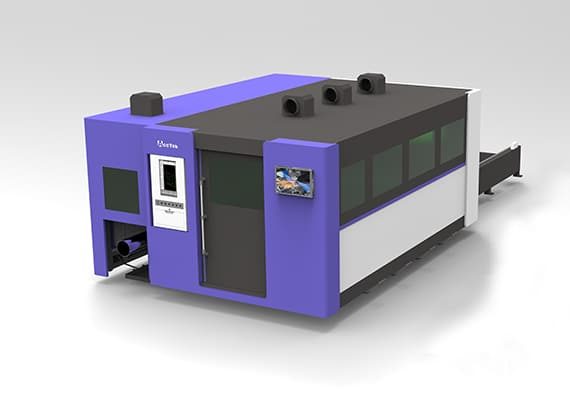

Повністю закритий захисний кожух

Верстат може оснащуватися повністю закритим захисним кожухом та системою збору і очищення пилу, що значно зменшує світлове та димове забруднення під час роботи лазера. Вікна для спостереження виготовлені з захисного скла за європейським стандартом CE, що гарантує надійний захист очей оператора і безпечну роботу навіть при тривалій експлуатації. Така конструкція підвищує комфорт та безпеку роботи, а також сприяє підтриманню чистоти у виробничому приміщенні.

Параметри продукту

МодельAKJ-1325F2AKJ-1530F2AKJ-1545F2AKJ-2040F2AKJ-2560F2
Діапазон різання1300*2500мм1500*3000мм1500*4500мм2000*4000мм2500*6000мм
Тип лазераВолоконний лазер
Потужність лазера1500-6000 Вт
Лазерний генераторРайкус, Макс, JPT, IPG, BWT
Система передачіПортальна конструкція з подвійним приводом
Максимальна швидкість руху100 м/хв
Максимальне прискорення1,0 ГБ
Точність позиціонування±0,01 мм
Повторіть точність позиціонування±0,03 мм

Довідкова інформація про товщину різання

Тип матеріалу1000W1500W2000W3000W4000W6000W
Вуглецева сталь (O2)1-10 мм1-14 мм1-16 мм1-20 мм1-20 мм1-25 мм
Вуглецева сталь (AIR)//1-3 мм1-3 мм1-5 мм1-6 мм
Вуглецева сталь (N2)//1-3 мм1-3 мм1-6 мм1-8 мм
Нержавіюча сталь (N2)1-5 мм1-6 мм1-8 мм1-12 мм1-16 мм1-20 мм
Нержавіюча сталь (ПОВІТРЯ)1-5 мм1-6 мм1-8 мм1-12 мм1-12 мм1-16 мм
Алюмінієвий сплав (N2)1-3 мм1-6 мм1-8 мм1-12 мм1-12 мм1-16 мм
Алюмінієвий сплав (AIR)1-3 мм1-6 мм1-8 мм1-8 мм1-8 мм1-12 мм
Латунь (N2)//1-4 мм1-6 мм1-6 мм1-8 мм
Мідь (O2)//1-2 мм1-3 мм1-3 мм1-5 мм

Застосування лазерного верстата

Верстат для лазерного різання AKJ-F2 є найчастіше використовуваною моделлю верстата для лазерного різання, що широко використовується в електроніці, електротехніці, механічному обладнанні, новій енергетиці, упаковці, сонячній енергетиці, світлодіодній, автомобільній та інших галузях. Верстат для лазерного різання волокна використовується для різання різних металевих матеріалів з різних матеріалів, таких як нержавіюча сталь, вуглецева сталь, оцинкований лист, електролітичний лист, латунь, алюміній, листи різних сплавів, рідкісні метали і т. д.
  • Обробка окремих виробів
  • Широкий спектр використання
  • Універсальне різання виробів з різних металевих сплавів
