Листозгинальний прес MVD серії iBend

Про компанію MVD

Досвід у машинобудуванні «з 1950 року»
Висока увага до якості
Гарантія післяпродажного обслуговування
Компаративний підхід
Прагнення задоволення потреб клієнтів

Надання технологічних рішень для листометалевої промисловості за допомогою науково-дослідних та дослідно-конструкторських робіт та прагнення стати провідним світовим брендом за рахунок безперервного зростання.

Якість та сервісна підтримка є принципами.
Проектування та виробництво – засновані на надійності, довговічності та точності.
Машини прості у використанні та сконструйовані з урахуванням можливих помилок користувача.
Машини проектуються та аналізуються за допомогою 3D-комп’ютерних програм, виготовляються у вигляді зварних сталевих конструкцій, «зняті напруги», точно обробляються на верстатах з ЧПК з рухомою колоною, оснащуються всесвітньо відомим обладнанням та надаються клієнтам після контролю якості.

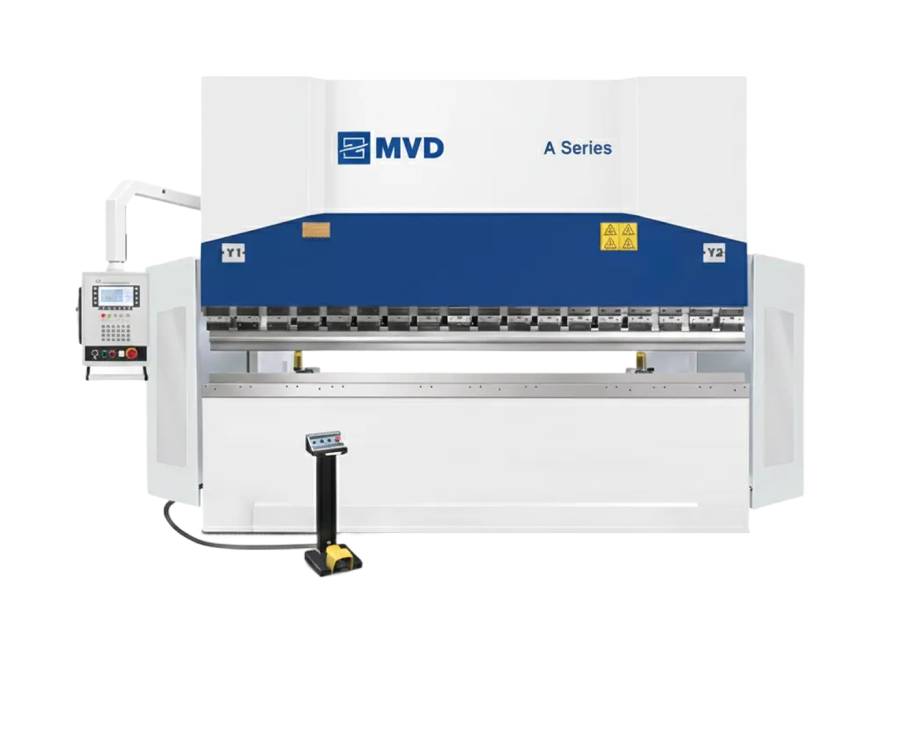

MVD iBend Серія А

Стандартні функції

3 осі ЧПК Y1, Y2, X

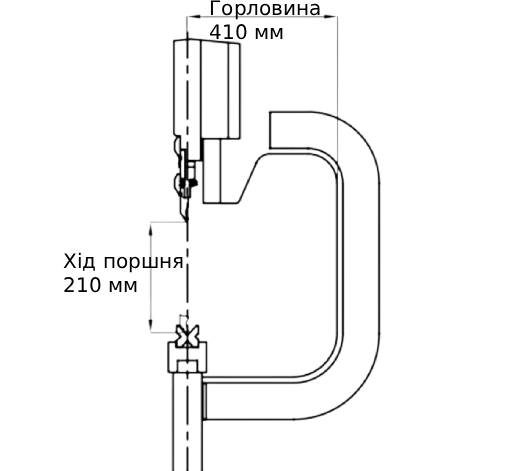

Хід 210 мм, глибина обробки 410 мм
Блок керування ЧПК ESA S530
Моторизований привод змінного струму з точністю ±0,03, інвертор, задній упор

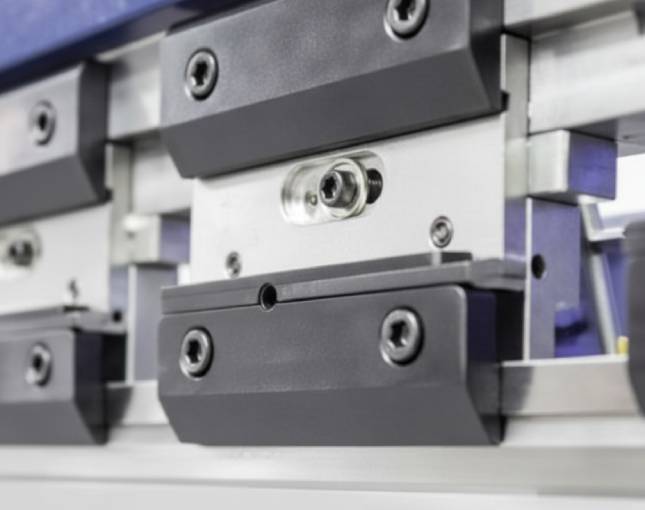

Ручний утримувач пуансону Promecam
Спеціальний вузький стіл MVD (європейського типу)
Стандартні пуансони (H: 67, 85 °, R: 08)

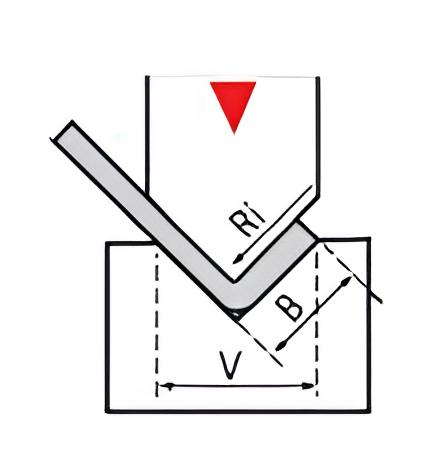

Стандартні штампи (60×60 мм, 4 V-подібних V=16-22-35-50 мм, 85°, H:60)

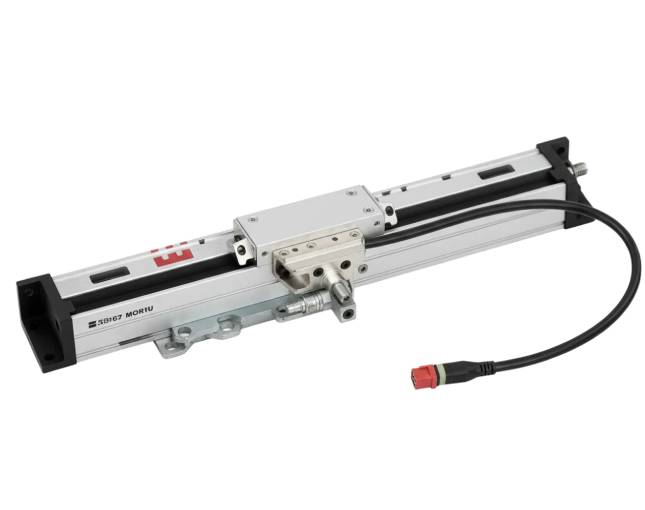

Високоякісні та прецизійні лінійні шкали
Світлодіодне підсвічування повзуна

ESA S530 Блок керування ЧПК

7-дюймовий кольоровий
2D графічний екран

Додаткові функції

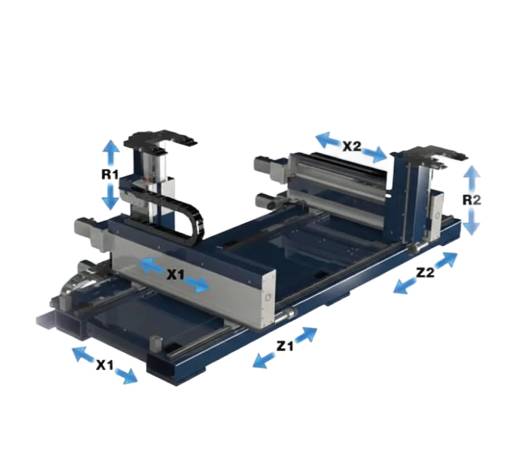

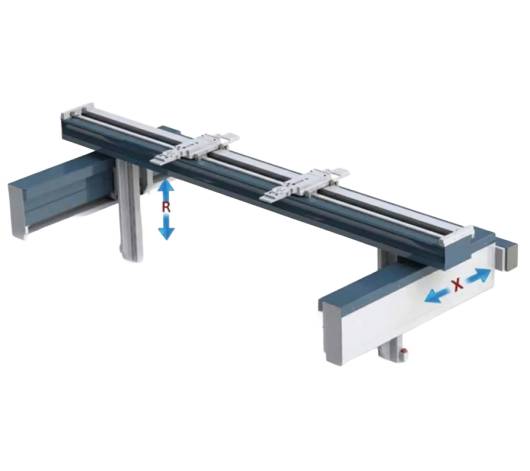

Задній упор по осі R

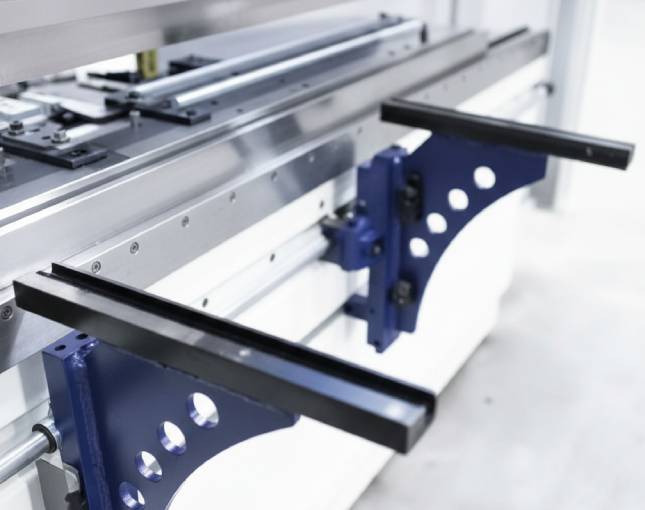

Ковзаючі передні опорні важелі для листового металу
Широкий нижній стіл для штампів
Захист від прогину за допомогою оригінальних клинів Wila
Системи безпеки з переднім лазером AKAS або DSP
Додаткові упорні пальці для заднього упору
Захист із переднім лазером

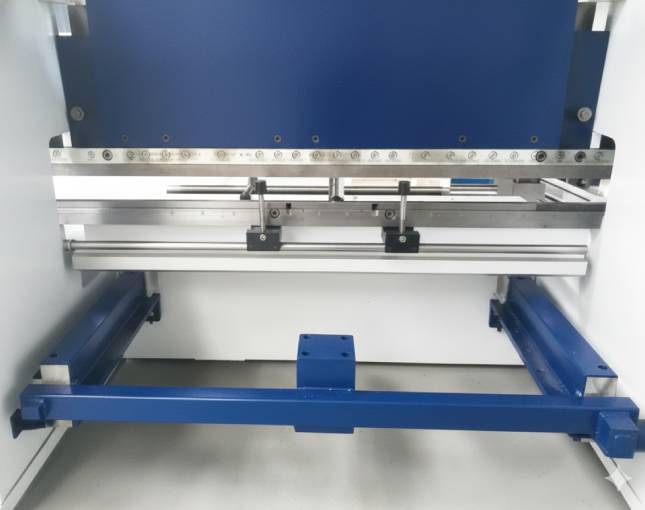

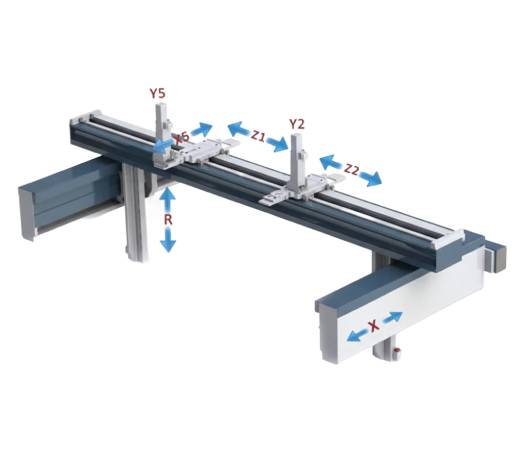

Задній упор осі X

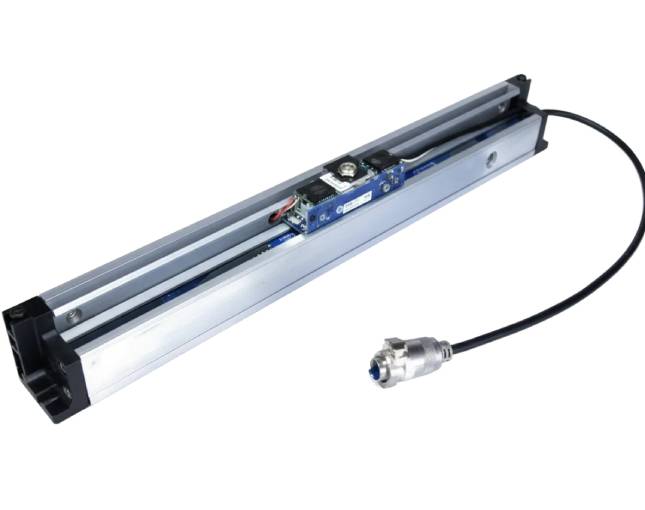

Магнітні лінійні шкали (точність 0,005 мм)

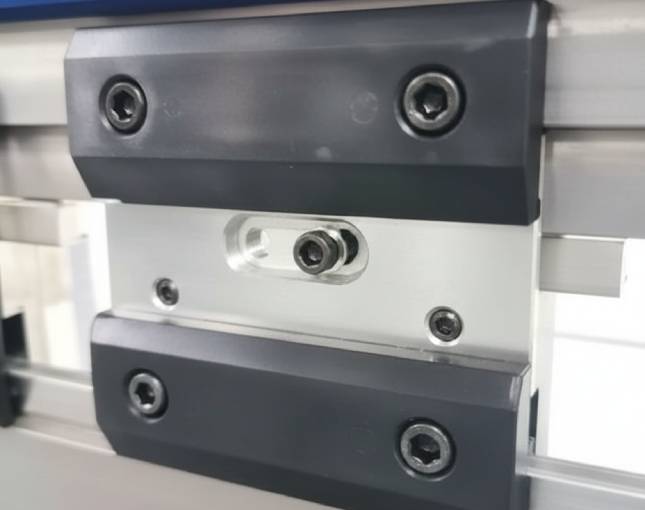

Ручний Promecam Утримувач перфоратора

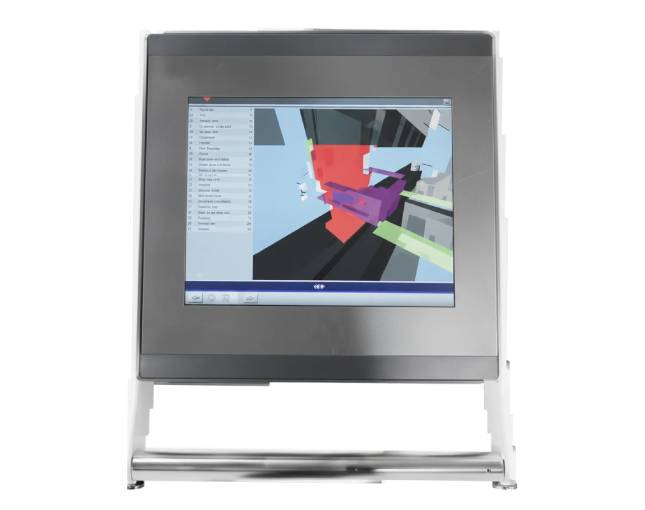

БІЛЬШЕ РЕКОМЕНДАЦІЙ ЩОДО КОНТРОЛЕРІВ ЧПК

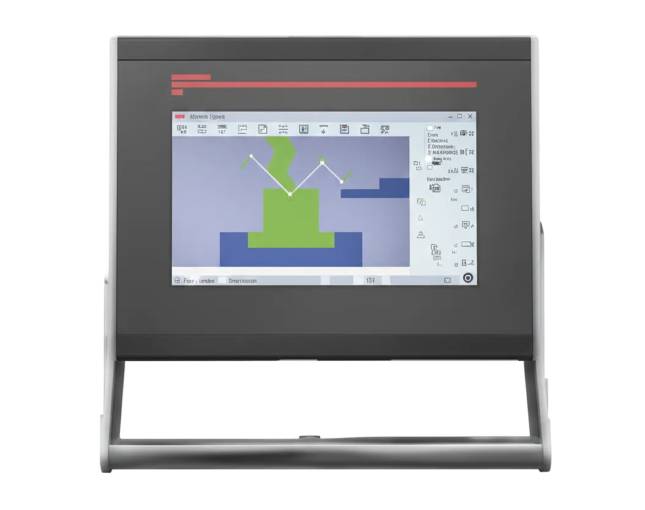

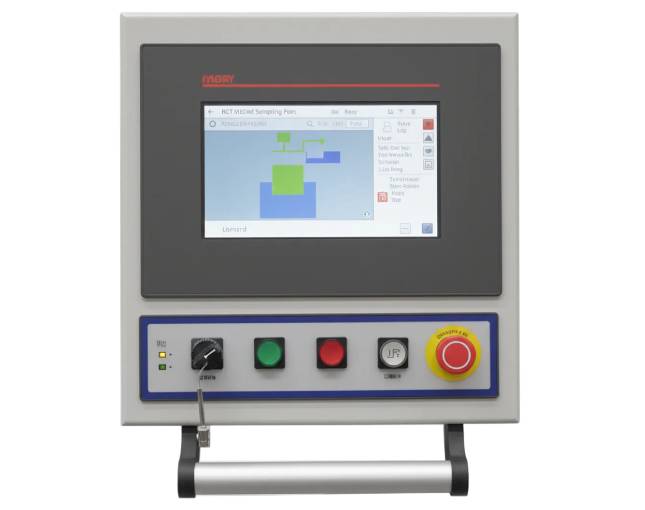

ESA S630
ESA 640 -15“, 2D

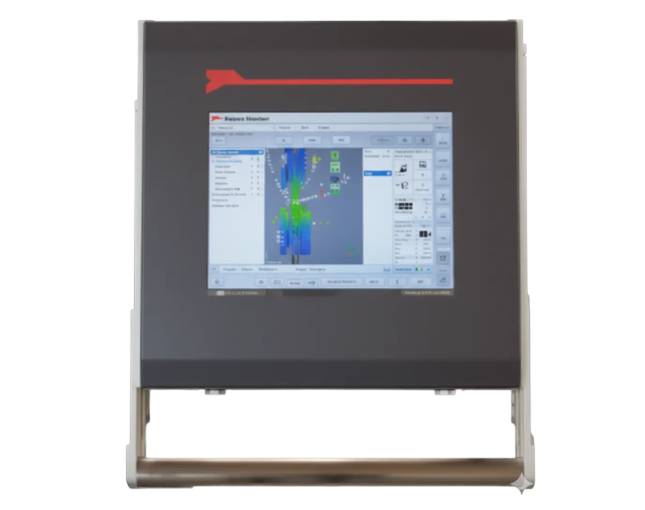

ESA 650 -15“, 2D

10-дюймовий сенсорний
2D-графічний екран з автономним програмним забезпеченням для ПК

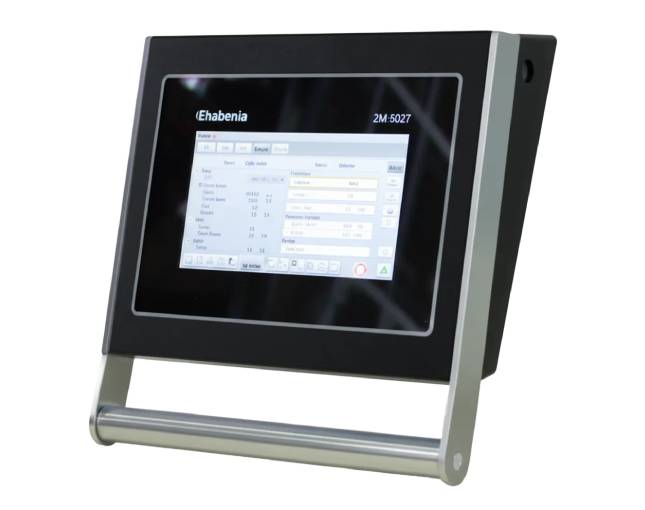

DELEM DA-53T

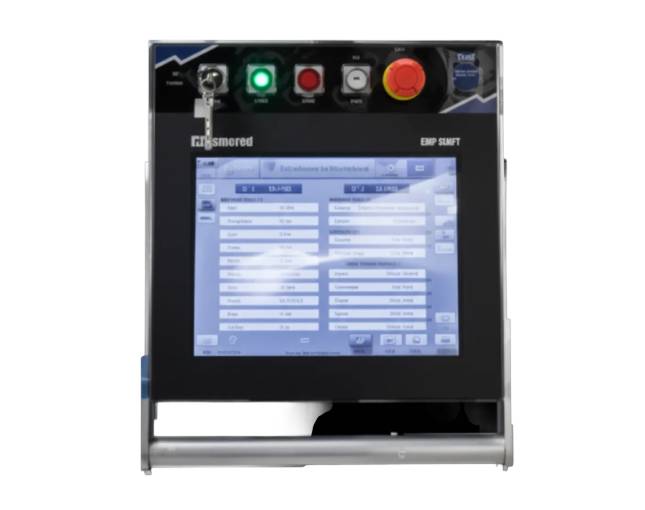

DELEM DA-58T -15“, 2D

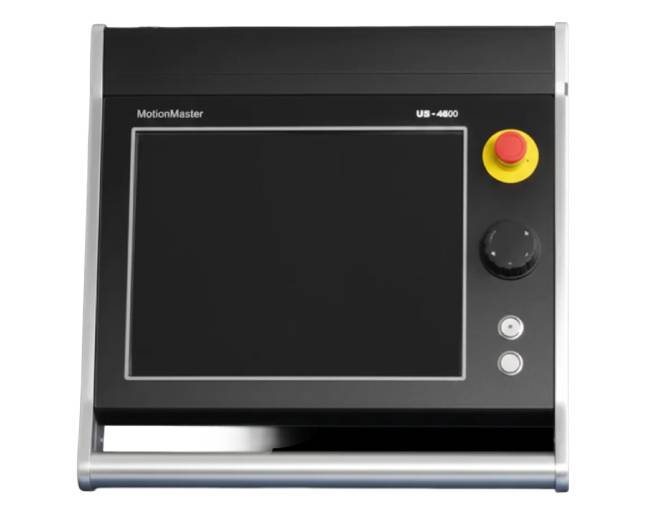

DELEM DA-66T -17“, 2D

10-дюймовий сенсорний
2D цифровий екран з автономним програмним забезпеченням для ПК

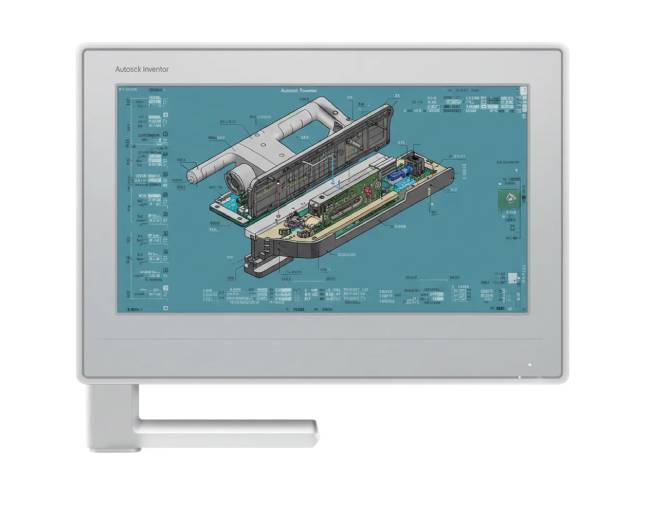

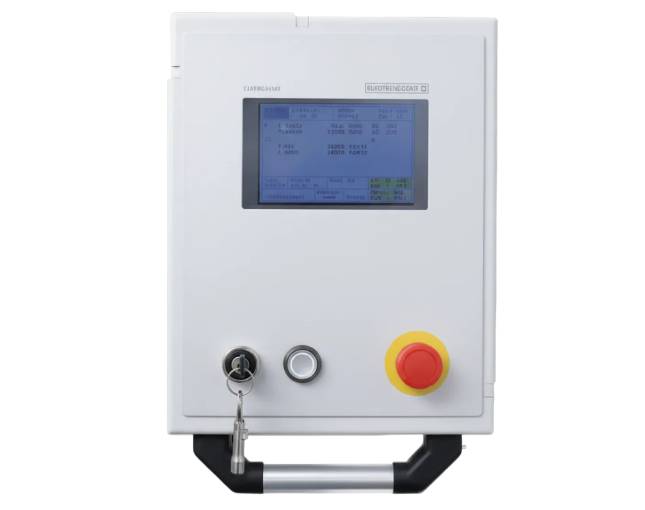

CYBELEC CybT8 PS

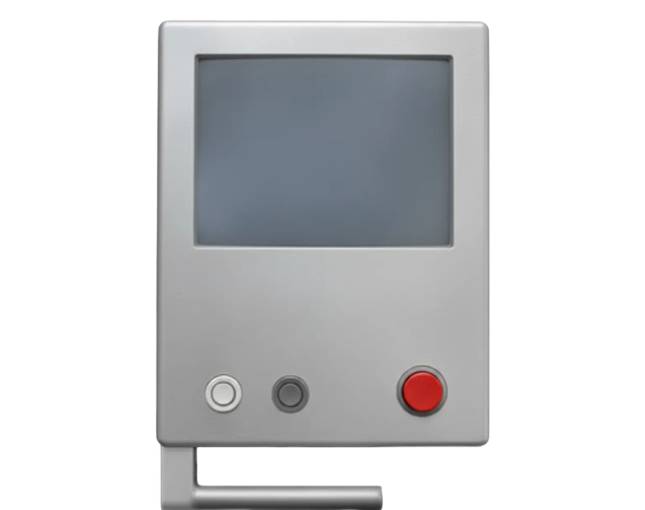

CYBELEC CybT12 -12“, 2D

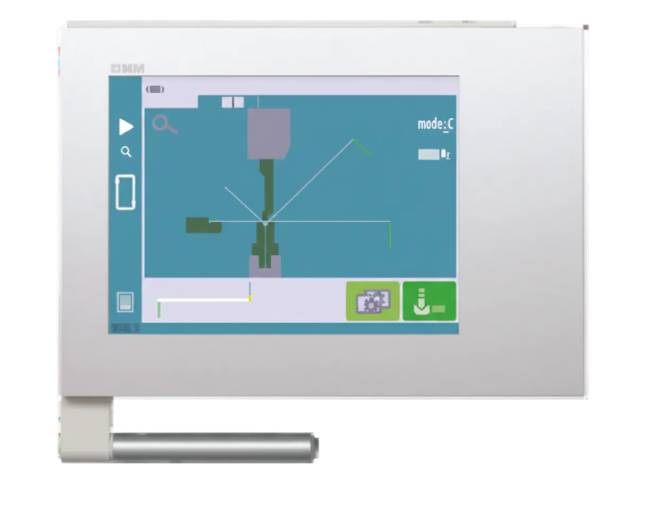

CYBELEC CybT15-15“, 2D

7-дюймовий сенсорний
2D-графічний екран з автономним програмним забезпеченням для ПК

Серія A - Технічні характеристики

A Bending Force	Bending Lenght	Distance between columns	Stroke	Daylight	Throat	Table Height	Machine Dimensions			Speed			Oil tank	Weight	Main motor
	A	B	C	J	D	E	Length x Width x Height ( L x W x H )			Approach Speed	Return Speed	Bending Speed	Lt	kg	kW
	mm	mm	mm	mm	mm	mm	mm			mm/s	mm/s	mm/s	Lt	kg	kW
A40	1250	1100	210	465	410	885	3060	2195	2730	150	120	10	95	3400	4
A60	2100	1600	210	465	410	870	3660	2175	2820	160	135	10	170	4290	5,5
A60	2600	2150	210	465	410	870	4210	2175	2820	160	135	10	170	4790	5,5
A100	2600	2150	210	465	410	905	4220	2230	2855	200	135	10	170	6150	7,5
A100	3100	2600	210	465	410	905	4670	2230	2855	200	135	10	180	6650	7,5
A135	3100	2600	210	465	410	905	4690	2340	2795	210	130	10	180	7200	11
	3700	3200	210	465	410	905	5290	2340	2850	210	130	10	180	9200	11
	4100	3600	210	465	410	905	5590	2440	2950	210	130	10	180	9750	11
A175	3100	2600	210	465	410	945	4705	2430	2840	180	130	10	180	8400	15
	3700	3200	210	465	410	945	5305	2430	2840	180	130	10	180	9800	15
	4100	3600	210	465	410	945	5600	2530	2950	180	130	10	180	10250	15
A220	3100	2600	210	465	410	880	4720	2415	2805	180	140	10	290	10000	18,5
	3700	3200	210	465	410	930	5320	2415	2805	180	140	10	290	11400	18,5
	4100	3600	210	465	410	930	5620	2515	2905	180	140	10	290	11800	18,5

*Технічні характеристики можуть змінюватися без попереднього повідомлення.

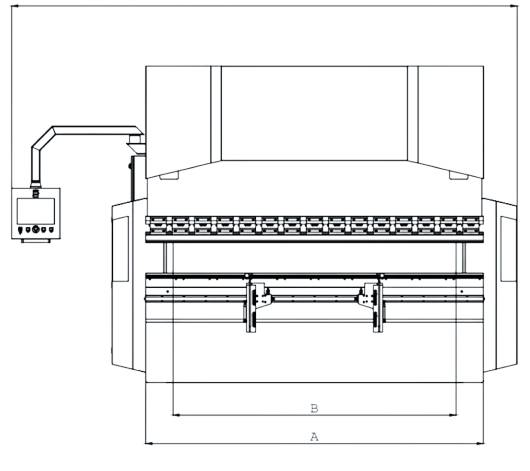

Вигляд спереду

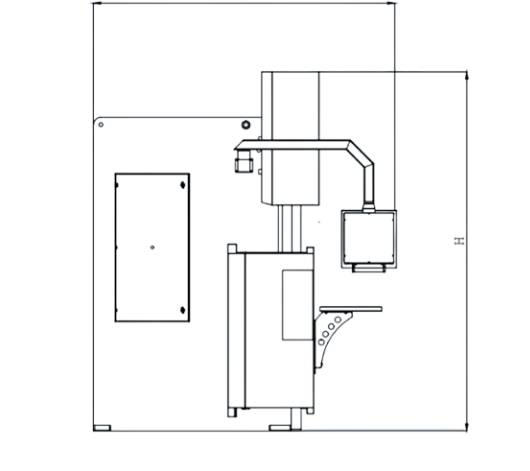

Вигляд збоку

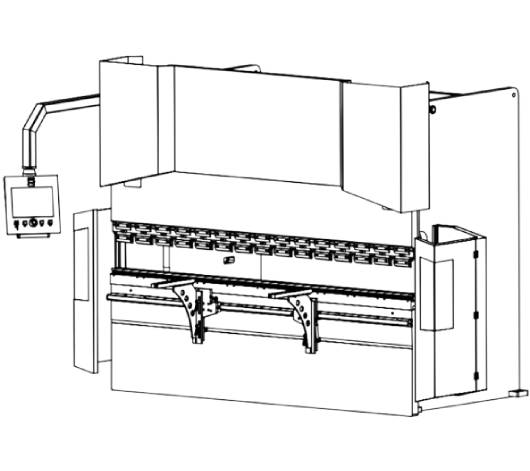

Перспективний вигляд

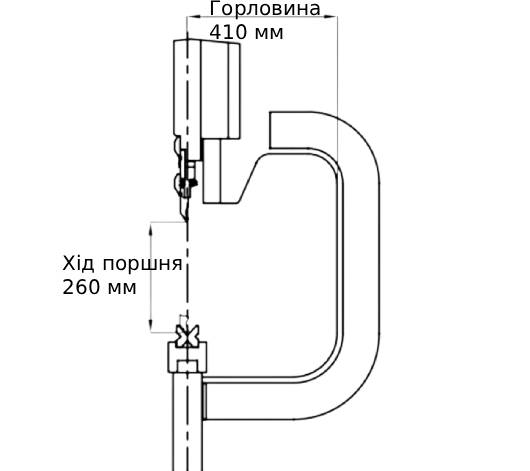

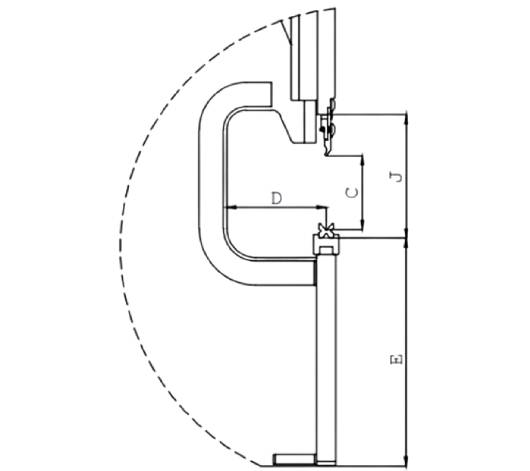

Деталі робочої зони
