Профілегибочний верстат AKYAPAK APK 101
Компанія Akyapak пропонує широкий вибір рішень для гнуття профілів, які дозволяють замовникам ефективно працювати навіть із найскладнішими завданнями. Використання надійних високоякісних компонентів разом зі спеціально розробленою конструкцією та міцною рамою забезпечує створення сучасних гідравлічних профілезгинальних верстатів із великим запасом міцності та стабільною продуктивністю.
Збільшений діаметр валків у серії APK мінімізує деформацію матеріалу та забезпечує більш рівномірний радіус згину з мінімальними залишковими викривленнями. Додатково застосування підшипників збільшеного розміру значно подовжує ресурс вузлів і підвищує довговічність усього обладнання.
Конфігурація продукту
Зручна для оператора конструкція та універсальні ролики значно полегшують процес згинання та дають змогу працювати з різними типами профільних матеріалів. Серія APK забезпечує високу продуктивність, оскільки більшість моделей оснащені приводом на три валки (крім APK 30 та APK 35). Така конструкція мінімізує ризик ковзання заготовки під час роботи.
Профілезгинальні верстати Akyapak без труднощів обробляють навіть великогабаритні профілі. Потужні гідроциліндри, високий згинальний момент та низка технічних переваг роблять верстати APK ключовим обладнанням на виробництвах, що займаються гнуттям профілю.
СТАНДАРТНІ ХАРАКТЕРИСТИКИ

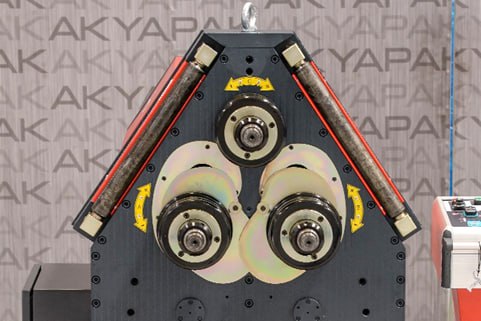

ПЛАНЕТАРНІ НАПРЯМНІ
Різні типи профілів легко піддаються прокатці завдяки зусиллю бокових валків, які притискають матеріал між верхнім і нижнім валами. Бокові ролики рухаються за допомогою потужних гідроциліндрів, що забезпечують основну силу згинання.
Оскільки бокові валки наближаються до верхнього під дещо більшим кутом, для отримання таких самих незагнутих кінців потрібно менше енергії. Це знижує загальне споживання електроенергії та підвищує ефективність процесу. Завдяки такій конструкції планетарна система напрямних забезпечує відмінний попередній згин при мінімальних енергозатратах.

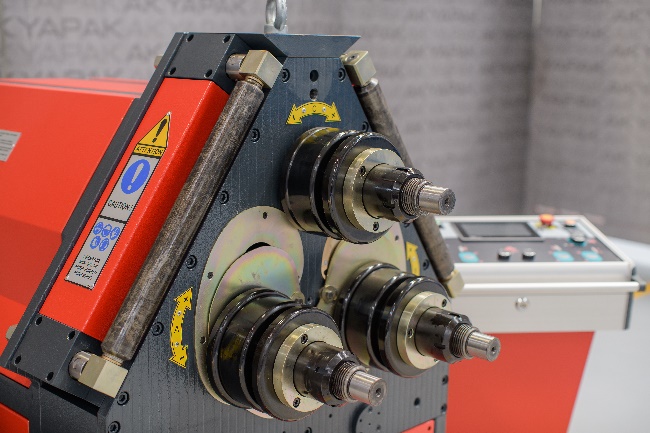

ВАЛКИ
Корпуси та основні вали профілезгинальних верстатів серії APK виготовляються з міцної легованої сталі 42CrMo4. Робочі вали проходять індукційне гартування до твердості 50–55 HRC та полірування, що підтверджує високу якість і надійність використовуваних матеріалів.
Збільшений діаметр валків забезпечує мінімальний прогин під час роботи, завдяки чому форма заготовки зберігається точніше, а деформація зводиться до мінімуму. Додатково застосування підшипників більшого розміру підвищує стійкість конструкції та значно подовжує строк служби всього вузла.

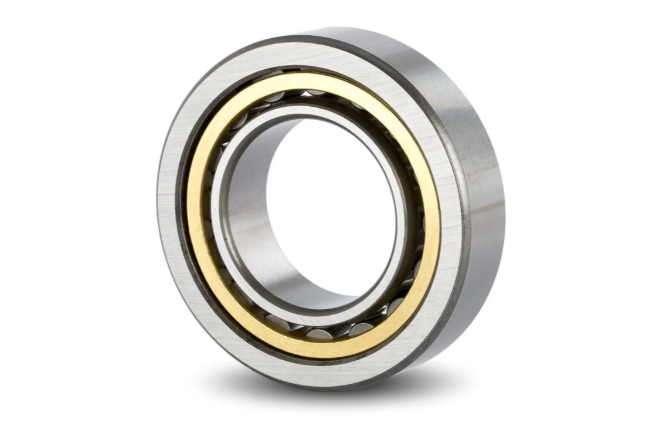

ПІДШИПНИКИ
Усі робочі валки у верстатах спираються на міцні роликові підшипники. Така конструкція розрахована на надзвичайно високі навантаження та забезпечує стабільну роботу навіть за складних умов експлуатації. Роликові підшипники гарантують високу точність обертання та тривалий ресурс, що робить їх найкращим варіантом для профілезгинального обладнання.
Застосування підшипників кочення суттєво зменшує тертя в вузлах, що дозволяє скоротити енергетичні втрати. Уся сила приводу спрямовується безпосередньо на формування матеріалу, а не на подолання сил тертя, що підвищує ефективність і продуктивність верстата.
КОНСТРУКЦІЯ КОРПУСУ
Корпуси профілезгинальних верстатів Akyapak сконструйовані так, щоб забезпечувати максимальну міцність і жорсткість. Завдяки посиленій конструкції робочі напруження, що виникають під час згинання, значно зменшуються, що робить роботу обладнання стабільнішою та подовжує його експлуатаційний ресурс.
Основою корпусу є сертифікована сталь St-52, яка вирізняється високою стійкістю до деформацій і довговічністю. Таке технічне рішення гарантує надійну роботу станка навіть за високих навантажень.
РУЧНІ НАПРЯМНІ РОЛИКИ
У стандартній комплектації профілезгинальні верстати оснащені ручними напрямними роликами, які забезпечують зручне та точне формування деталей, зокрема спіральне згинання та роботу з кутником. Регулювання здійснюється вручну в одному напрямку, що дозволяє оператору повністю контролювати процес і отримувати стабільний результат.
Для покращеної якості та простішого згинання кутових профілів доступна опціональна система — ручні напрямні ролики зі спеціальним кутовим пристроєм.

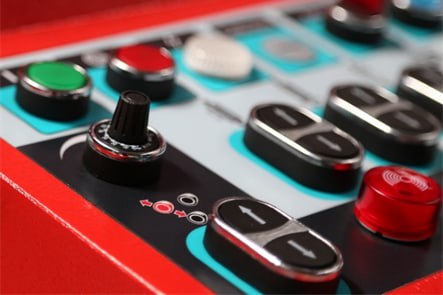

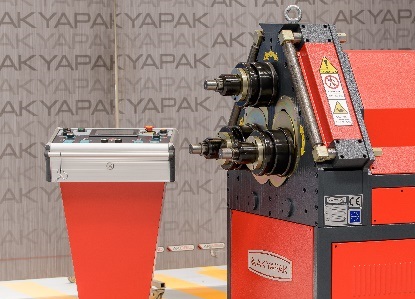

ПАНЕЛЬ КЕРУВАННЯ
Мобільна панель керування забезпечує повний контроль над процесом прокатки з будь-якого боку верстата. На стандартному цифровому дисплеї відображаються поточні та максимальні положення правого та лівого бокових валків, що дозволяє оператору точно регулювати роботу.
Кількість функціональних кнопок на панелі можна налаштовувати відповідно до обраних опцій та потреб користувача, роблячи управління більш зручним та індивідуальним.

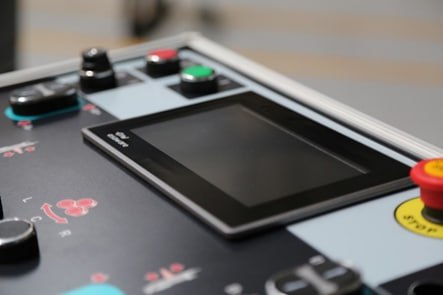

ЦИФРОВИЙ ДИСПЛЕЙ
У стандартну комплектацію входить цифровий дисплей із діагоналлю 7 дюймів, який наочно показує поточне положення нижніх валків. Додатково на екрані можна встановити верхні межі висоти згинання, що запобігає виходу валків за допустимі границі та гарантує точність прокатки.
Дисплей спрощує контроль за роботою верстата та підвищує зручність експлуатації.
таблиця потужності
| Тип профілю | Розмір мм | Діаметр мін. Ø | Rolls | |
| 1 |  | 50x50x6 90x90x8 100x100x10 | 700 1000 1400 | AED* F |
| 2 |  | 50x50x6 80x80x8 100x100x10 | 800 1200 1600 | AED* |
| 3 |  | 100 | 1200 | AD |
| 4 |  | 100 | 1000 | AD |
| 5 |  | 120 | 1200 | AD |
| 6 |  | 40x10 100x20 120x25 | 400 600 1600 | AF |
| 7 |  | 60x10 100x40 200x35 | 400 600 1000 | AF |
| 8 |  | 30 50 60 | 400 500 1000 | AF |
| 9 |  | 40 60 70 | 400 600 800 | B-1** |
| 10 |  | 50x2 120x2 140x3 | 600 2000 3000 | B-1** |
| 11 |  | 60.3x3.2 114.3x3.6 114.3x4.5 | 400 1000 1600 | B-1** |
| 12 |  | 40x20x2 100x50x5 140x40x3 | 500 3000 4000 | B-2** |
| 13 |  | 50x50x2.5 90x90x4 100x100x5 | 500 2500 3000 | B-3** |
| 14 |  | UNP180 | 800 1200 | AD F |
| 15 |  | UNP180 | 800 1200 | AD F |
| 16 |  | INP80 | 600 800 | AD F |
| 17 |  | HEA120 HEB100 | 1000 1200 | AD F |
А: Стандартні ролики
B: Спеціальні ролики
D: Для згинання без деформації та для серійного виробництва рекомендуються спеціальні ролики.
* Для кожного кутового розміру рекомендується використовувати різні спеціальні рулони, щоб полегшити роботу оператора та досягти чудових результатів.
**Для кожного діаметра труби або розміру перерізу потрібен різний набір валків.
ГІДРАВЛІЧНА СИСТЕМА
Гідравлічна система верстата забезпечує виконання всіх рухів з високою точністю та плавністю. Бак гідросистеми ізольований зовні, що підтримує чистоту масла на оптимальному рівні. Для фільтрації використовується зворотний фільтр, а при необхідності — напірний, що гарантує надійне очищення робочої рідини.
Трубопроводи спроектовані з мінімальними втратами тиску, легко демонтуються та забезпечують високу герметичність. Система захисту від перевантажень підтримує тиск на безпечному рівні, забезпечуючи стабільну та безпечну роботу обладнання.
ЕЛЕКТРИЧНА СИСТЕМА
Сучасна та надійна електрична система верстата APK забезпечує точне та плавне виконання всіх робочих рухів. Силовий ланцюг та ланцюг керування повністю розділені для підвищення безпеки та надійності.
Входи електрощита додатково захищені зовнішніми адаптерами, а кришка оснащена прокладкою для запобігання потраплянню пилу всередину. Крім того, передбачено заходи захисту від перевантажень, що гарантує стабільну та безпечну роботу обладнання.
БЕЗПЕКА
Верстат сконструйований так, щоб оператор міг швидко та безпечно зупинити роботу машини у будь-якій надзвичайній ситуації. Для цього передбачена кнопка аварійної зупинки на панелі керування та захисний трос навколо обладнання.
Додатково реалізовані електричні та гідравлічні системи захисту від перевантажень, що підвищує загальну безпеку експлуатації верстата.
ОСНОВНИЙ НАПРЯМОК
Обслуговування обладнання зведене до мінімуму завдяки використанню довговічних компонентів, що не потребують змащування. Це дозволяє скоротити час на технічне обслуговування та запобігає передчасному зношуванню, забезпечуючи тривалу та надійну роботу верстата.
CE ТА МІЖНАРОДНІ СТАНДАРТИ
Усі кутові профіле-гнуті верстати Akyapak повністю відповідають сертифікаційним вимогам CE та дотримуються наступних міжнародних стандартів безпеки та якості:
Machinery Safety Directive 2006/42/EC & Low Voltage Directive 2014/35/EU
EN ISO 12100:2010
EN 60204-1:2018
Це гарантує надійну, безпечну та високоякісну роботу обладнання в будь-якій країні.
СЕРВІСНЕ ОБСЛУГОВУВАННЯ ТА ЗАПАСНІ ЧАСТИНИ
Компанія Akyapak надає клієнтам повну технічну підтримку в будь-якій ситуації, включно з дистанційним обслуговуванням, завдяки професійним та досвідченим фахівцям.
Основні можливості сервісу включають:
Монтаж обладнання на місці, навчання та консультації від кваліфікованих експертів.
Швидке вирішення проблем завдяки наявності всіх необхідних запасних частин.
Миттєва діагностика несправностей, аналіз даних та технічна підтримка.
Дистанційна допомога з використанням технологій доповненої реальності через смартфон, планшет або AR-окуляри.
За питаннями сервісного обслуговування та запчастин звертайтеся:
Email: Office@almaxtech.com.ua
Телефон: +380953521712
ОПЦІЇ
Ручні направляючі ролики зі спеціальним кутовим механізмом
Ручні направляючі ролики оснащені спеціальним кутовим механізмом, який легко знімається для виконання кутових згинів. Вони можуть рухатися в двох напрямках, що мінімізує деформацію матеріалу. Простота керування роликами дозволяє економити час під час роботи.

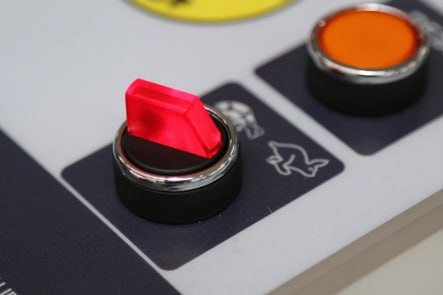

ПОДВІЙНА ШВИДКІСТЬ
Ця функція забезпечує два режими прокатки для руху нижніх валків вгору та вниз: повільний та швидкий. Користувач може змінювати швидкість через панель керування. Повільний режим застосовується переважно для точного позиціонування матеріалу та покращеного попереднього згину.
ЗМІННА ШВИДКІСТЬ ОБЕРТАННЯ
Регульована швидкість обертання валків надає оператору можливість точніше контролювати процес на кожному етапі прокатки. Частоту обертання легко змінювати за допомогою потенціометра на панелі керування. Це дозволяє досягати необхідних результатів без зайвих зусиль.
Технічні характеристики
Місткість:
- Максимальний момент опору перерізу: 80 см³ (2,7–4,9 дюйм³)
- Діаметр рулону: Ø 315 мм (12,4 дюйма)
- Діаметр верхнього валу: Ø 100 мм (3,94 дюйма)
- Діаметр нижнього валу: Ø 100 мм (3,94 дюйма)
- Потужність двигуна: 11 кВт (15 к.с.)
- Швидкість згинання: 5,4 м/хв (18 фут/хв)
Габарити:
- Довжина: 1650 мм (5,4 фута)
- Висота: 2100 мм (6,9 фута)
- Ширина: 1500 мм (4,9 фута)
- Вага: 2240 кг (4940 фунтів)

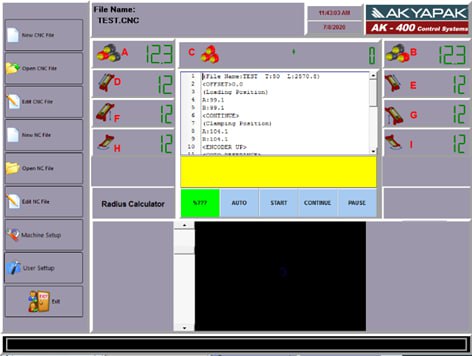

СИСТЕМИ КЕРУВАННЯ
Компанія Akyapak надає зручний та інтуїтивно зрозумілий користувацький інтерфейс за допомогою власних систем керування AK 300 NC та AK 400 CNC. Ці системи вирізняються простотою використання та універсальністю функцій, забезпечуючи легке управління процесом гнуття.
AK 300 NC (Цифровий контроль)
AK 300 NC — це інтелектуальна система керування, розроблена компанією Akyapak. Її можна програмувати двома способами та застосовувати для головних і допоміжних осей, до 7 осей включно. Система інтегрується з PLC та промисловим програмним забезпеченням. Після запису першого згину станок здатний автоматично повторювати сотні деталей з ідентичними параметрами, точно відтворюючи задане застосування.
Програмування відтворення (Replay Programming)
Функція програмування відтворення спрощує роботу з гнуттям деталей. Для використання достатньо знати процес згинання.
Під час запуску програми станок автоматично позиціонує матеріал у контрольній точці та чекає дій оператора. Програма фіксує кроки ручного згинання по черзі, а потім повторює їх на інших заготовках.
Це дозволяє легко отримувати багато однакових деталей. Основна перевага методу — можливість реєструвати та змінювати окремі кроки для коригувань.

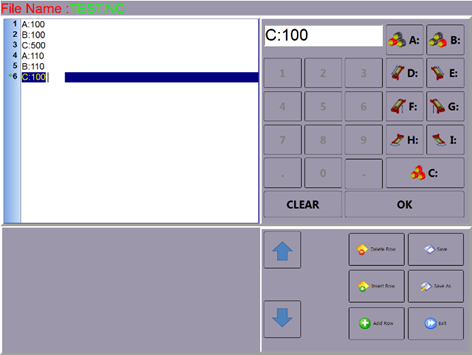

Пряме покрокове програмування (Step-by-Step Programming)
Користувач вводить координати по трьох осях, після чого станок автоматично виконує операції згідно з заданими значеннями.

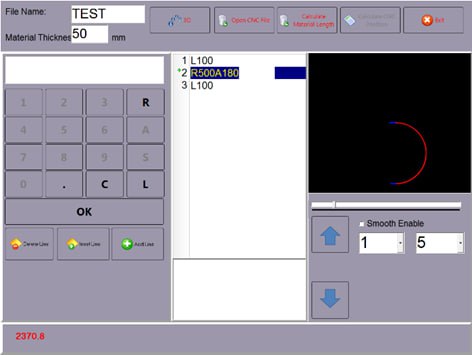

Програмування з навчанням моделі ЧПУ та редагування
Система AK 400 CNC дозволяє використовувати метод навчання моделі ЧПУ для програмування. Користувач може редагувати раніше створені програми та налаштовувати тиск нижнього валика через дисплей.
При зміні будь-якого кроку програми коригування відображаються іншим кольором на 3D зображенні деталі в нижній частині екрана. Це дозволяє оператору легко оцінювати вплив внесених змін.
Ця функція доступна лише в моделях AKYAPAK AK 400 CNC, значно спрощує роботу у порівнянні з іншими системами управління та полегшує контроль покрокових змін.
Комплект постачання
- APK 61 профілювальний верстат
- Один комплект стандартних валків
- Повністю сталева конструкція з сертифікованої сталі St-52
- Вали зі спеціальної сталі, загартовані та відшліфовані
- Ручна система змащування
- Направляючі ролики з ручним регулюванням в одному напрямку
- Нижні валики з гідравлічним переміщенням вгору та вниз
- Цифровий дисплей для контролю положення нижніх валків
- Окрема рухома панель керування
- Можливість горизонтального та вертикального робочого положення
- Вали приводяться в рух гідравлічним двигуном із редуктором
