MVD Гильотинные ножницы iShear
О компании MVD
- Опыт в машиностроении «с 1950 года»
- Высокое внимание к качеству
- Гарантия послепродажного обслуживания
- Компаративный подход
- Стремление к удовлетворению потребностей клиентов
Предоставление технологических решений для листометаллической промышленности посредством научно-исследовательских и опытно-конструкторских работ и стремление стать ведущим мировым брендом за счет непрерывного роста.
1950
Компания MVD производит свою первую машину.
1971
Первый станок для обработки листового металла «перфорационный пресс» был представлен на рынке.
1974
Началось производство «тяжелых листогибочных прессов и гильотинных ножниц», и компания MVD удостоилась чести стать первым турецким производителем тяжелых листогибочных прессов и ножниц.
Началось производство тяжелых листогибочных прессов и гильотинных ножниц.
1981
Переезд на новый завод и добавление производства 4 валкогибочных станков и прессов для вальцовки в последующие годы. Таким образом, в металлообрабатывающей промышленности было представлено большое разнообразие станков.
Переезд на новый завод и добавление производства 4 валкогибочных станков и прессов для вальцовки.
1994
Компания MVD произвела первый тандемный гибочный пресс в Турции.
2001
Завершили разработку процедур соответствия стандартам CE и получили маркировку CE на своих машинах.
2003
Гидравлический координатно-пробивной станок с ЧПУ был представлен на рынке.
2011
На рынок были представлены станки для лазерной резки волоконным лазером и плазменной резки.
2015
Гибридный листогибочный пресс — начало производства.
2018
Сервоприводной листогибочный пресс — начало производства.
MVD iShear Серия А
ОБЩИЕ ХАРАКТЕРИСТИКИ
Гильотинные ножницы серии A, пригодные для резки тонких листовых материалов толщиной до 6 мм.
Корпус машины и стальная конструкция верхней балки были разработаны в соответствии с критериями минимального растяжения и оптимальной устойчивости.
Корпус обрабатывается на высокоточных обрабатывающих центрах с ЧПУ, что обеспечивает максимальное качество и точность резки.
Стандартные функции
- Блок управления NC с сенсорным экраном ELGO P40T
- Жесткая сварная моноблочная рама обеспечивает максимальную точность резки
- Моторизованный задний упор 750 мм с управлением на станции NC
- Верхнее лезвие (2 края) / Нижнее лезвие (4 края). Высокое содержание углерода/высокое содержание хрома
- Механическая система прижима листа удерживает лист на месте во время резки
- Простая система регулировки зазора между лезвиями
- Передний стол с роликовыми подшипниками
- Передние опорные кронштейны со шкалой
- Подсветка линии реза
- Защита пальцев передней стороны
- Ножная педаль
- Задние защитные кожухи
- Кнопка аварийной остановки
Дополнительные функции
- Ход заднего упора 1000 мм
- Пневматическая система поддержки листа (заднее опускание)
- Пневматическая система поддержки листа (функции переднего и заднего опускания)
- Угловой упор 0-180°
- Удлиненные передние опоры листа и выравнивающий рычаг
- Ручной задний упор 750 мм, легкая регулировка с помощью маховиков спереди
- Настоящий световой барьер, соответствующий стандартам CE
Блок управления ЧПУ ELGO P40T
5,7-дюймовый сенсорный экран
Память программы на 1000 шагов
Функция управления поддержкой листового материала
Задние защитные ограждения
Задние защитные кожухи
Система поддержки заднего листа
Опциональная система поддержки заднего листа, позволяющая выборочно возвращать отрезанную часть к переднему передатчику или опускать ее обратно
Серия A - Технические характеристики
| A серия | A03/1360 | A03/1560 | A03/2060 | A02,5/2560 | A03/3060 | A06/1100 | A06/1360 | A05/1560 | A04/2060 | A04/2560 | A04/3060 | A04/3700 | Unit | |
| Производительность резки (450 мм/мм²) | 3 | 3 | 3 | 2,5 | 2 | 6 | 6 | 5 | 4 | 4 | 4 | 4 | mm | |
| Длина резки | A | 1360 | 1560 | 2060 | 2560 | 3060 | 1100 | 1360 | 1560 | 2060 | 2560 | 3060 | 3700 | mm |
| Угол среза | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | 1°30 ́ | ° ́ | |
| Скорость резки в минуту | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 35 | hpm | |
| Высота стола | C | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | mm |
| Длина | F | 2050 | 2250 | 2600 | 3100 | 3600 | 1750 | 2050 | 2250 | 2600 | 3100 | 3600 | 4250 | mm |
| Ширина | G | 2300 | 2300 | 2250 | 2250 | 2250 | 2300 | 2300 | 2300 | 2250 | 2250 | 2250 | 2250 | mm |
| Высота | H | 1350 | 1350 | 1400 | 1400 | 1400 | 1350 | 1350 | 1350 | 1400 | 1400 | 1400 | 1400 | mm |
| Мощность двигателя | 4 | 4 | 4 | 4 | 4 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | Kw | |
| Масса | 1250 | 1500 | 1750 | 1950 | 4000 | 2000 | 2300 | 2500 | 3000 | 3500 | 4000 | 4900 | Kg |
*Технические характеристики могут быть изменены без предварительного уведомления.
MVD iShear Серия B
ОБЩИЕ ХАРАКТЕРИСТИКИ
Повышенная производительность благодаря концепции двойной скорости.
На 50% больше разрезов/минуту с половиной начальной производительности резки.
Ножницы режут толщину от 6 мм до 25 мм, длину резки от 2 метров до 6 метров. Обеспечивают высокое качество резки благодаря концепции конструкции машины с низким углом резки.
Уникальная конструктивная особенность имеет фиксированный угол резания.
Машина может быть изготовлена с автоматической регулировкой зазора между лезвиями и хода с помощью контроллера ЧПУ в соответствии с запросом заказчика.
Конструкции корпуса машины и верхней балки стальные конструкции были разработаны в соответствии с критериями минимального прогиба и оптимального сопротивления.
Моторизованный задний упор 1000 мм с приводом линейной шариковой винтовой передачи без люфта направляющей с точностью позиционирования +/- 0,1 мм и программируемыми функциями отвода.
Функция автоматического подъема заднего упора через 1000 мм для легкой подачи более длинных листов.
Стандартные функции
- Блок управления NC с сенсорным экраном ELGO P40T
- Гидравлическая система Rexroth / Hoerbiger
- Система ручной регулировки зазора между лезвиями
- Задний упор 1000 мм с ЧПУ, программируемый, моторизованный
- Концепция режущего станка с двойной скоростью
- Глубина выреза 250 мм
- Программируемая функция отвода заднего упора
- Функция подъема заднего упора для листов длиной более 1000 мм
- Регулировка хода на панели управления для увеличения количества хода для эффективности короткой резки
- Передаточный стол с роликовыми шариками
- Верхнее лезвие с 2 кромками / Нижнее лезвие с 4 кромками
- Уникальные компоненты, уменьшающие потребность в обслуживании
- Передние опорные кронштейны 1000 мм, со шкалой линейки, Т-образным каналом — и откидными упорами
- Передние и боковые защитные крышки
- Подсветка линии реза
- Кнопки аварийной остановки
- Педаль
- Специально разработанные крышки с подвижным рычагом контроллера
- Кнопки аварийной остановки
Дополнительные функции
- Пневматическая система поддержки листов (Тип 1)
- Пневматическая система поддержки листов с функцией возврата к отправителю (Тип 2)
- Система автоматической регулировки зазора между лезвиями с ЧПУ
- Угловой калибр 0-180°
- Удлиненные передние опоры листов и выравнивающий кронштейн
- Специальная глубина горловины 500 мм
- Защита для пальцев по всей длине
- Защита для пальцев от лазера
- Лезвия из специального сплава
- Линия лазерной резки
- Масляный охладитель и масляный подогреватель
- Электрический шкаф блока охлаждения переменного тока
- Автоматическая или ручная центральная смазка
- Передние рычаги подачи листов с ЧПУ
- Задний лазерный барьер, соответствующий требованиям CE
- Машина без специальной конструкции крышек
ELGO P40T
5,7 дюймов сенсорного экрана
Специальная глубина
Глубина горла 250 мм
Система регулирования
Система ручной регулировки зазора между лезвиями
Передаточный стол
Передаточный стол с роликовыми шариками и крышкой для защиты пальцев на 1 метр
БОЛЬШЕ РЕКОМЕНДАЦИЙ ПО КОНТРОЛЕРАМ ЧПУ
CYBELEC CybT 8 G
7-дюймовый сенсорный экран
ESA S625
7-дюймовый сенсорный экран
Серия B - Технические характеристики
| B серия | B06/2100 | B06/2600 | B06/3100 | B08/3100 | B10/3100 | B13/3100 | B16/3100 | B20/3100 | B25/3100 | B06/4000 | B08/4000 | B10/4000 | B13/4000 | B16/4000 | B20/4000 | B06/6150 | B08/6150 | B10/6150 | Unit | |
| Производительность резки (450 мм/мм²) | 6 | 6 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 6 | 8 | 10 | 13 | 16 | 20 | 6 | 8 | 10 | mm | |
| Производительность резки (700 мм/мм²) | 4 | 4 | 4 | 5 | 6 | 8 | 10 | 13 | 17 | 4 | 5 | 6 | 8 | 10 | 13 | 4 | 5 | 6 | mm | |
| Длина резки | A | 2100 | 2600 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 6150 | 6150 | 6150 | mm |
| Угол среза | 1,5 | 1,5 | 1,5 | 1,9 | 2 | 2,1 | 2,25 | 2,75 | 2,75 | 1,5 | 1,5 | 1,5 | 1,8 | 2,15 | 2,03 | 1 | 1,2 | 1,2 | ° | |
| Цилиндры для фиксации | 10 | 11 | 14 | 14 | 14 | 14 | 17 | 17 | 17 | 18 | 18 | 17 | 18 | 18 | 18 | 26 | 26 | 26 | qty | |
| Скорость разгона / Быстрый режим | 21/30 | 20/26 | 15/18 | 13/18 | 13/18 | 9/14 | 7/10 | 6/9 | 5/8 | 13/20 | 13/20 | 11/17 | 9/15 | 5/16 | 4/15 | 4/10 | 4/9 | 3/7 | /min. | |
| Расстояние между столбцами | B | 2330 | 2830 | 3330 | 3340 | 3340 | 3340 | 3410 | 3410 | 3460 | 4230 | 4240 | 4240 | 4310 | 4310 | 4390 | 6440 | 6450 | 6460 | mm |
| Высота стола | C | 850 | 850 | 865 | 865 | 880 | 880 | 880 | 925 | 1000 | 870 | 870 | 890 | 930 | 960 | 960 | 950 | 1000 | 1000 | mm |
| Ширина стола | D | 500 | 500 | 500 | 580 | 600 | 620 | 585 | 605 | 630 | 600 | 630 | 635 | 660 | 625 | 710 | 750 | 810 | 810 | mm |
| Глубина горла | E | 250 | 250 | 250 | 250 | 250 | 250 | 200 | 150 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | mm |
| Ход заднего упора - ось X | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | mm | |
| Длина | F | 3630 | 4130 | 4630 | 4660 | 4675 | 4680 | 4780 | 4790 | 4930 | 5550 | 5570 | 5580 | 5665 | 5680 | 5780 | 7770 | 7780 | 7780 | mm |
| Высота | H | 1990 | 1990 | 1990 | 2065 | 2140 | 2300 | 2300 | 2540 | 2980 | 2165 | 2190 | 2290 | 2380 | 2575 | 2800 | 2300 | 2400 | 2500 | mm |
| Ширина | G | 2965 | 2965 | 2965 | 3470 | 3520 | 3585 | 3750 | 3850 | 3850 | 3340 | 3625 | 3725 | 3785 | 3840 | 3930 | 3655 | 3700 | 3750 | mm |
| Нефтяной бак | 160 | 160 | 160 | 265 | 265 | 265 | 495 | 495 | 495 | 250 | 265 | 265 | 350 | 490 | 490 | 345 | 345 | 345 | lt. | |
| Мощность двигателя | 10 | 10 | 10 | 15 | 22 | 22 | 30 | 37 | 55 | 10 | 22 | 22 | 22 | 30 | 45 | 22 | 22 | 22 | Kw | |
| Масса | 4,3 | 5,5 | 6 | 8 | 9,6 | 11,5 | 15,8 | 19 | 27 | 10,8 | 13,2 | 16,2 | 18,5 | 22 | 26,3 | 26,5 | 28,5 | 30,5 | Tons |
*Технические характеристики могут быть изменены без предварительного уведомления.
MVD iShear Серия C
ОБЩИЕ ХАРАКТЕРИСТИКИ
Гидравлические ножницы серии C с изменяемым углом наклона автоматический расчет угла резания обеспечивает высокое качество резания в самом широком диапазоне типов материалов и толщины листа.
Автоматически рассчитывает и применяет: угол резания, регулировку зазора между лезвиями, ход резания, позиционирование заднего упора в соответствии с типом и толщиной материала с помощью контроллера ЧПУ и сервогидравлического клапана.
При резке тонких и коротких деталей угол и длина хода автоматически уменьшаются, что увеличивает количество резов и скорость.
Стальные конструкции корпуса машины и верхней балки были разработаны в соответствии с критериями минимального прогиба и оптимального сопротивления.
Моторизованный задний упор 1000 мм с приводом от линейного шарикового винта без люфта, с точностью позиционирования +/- 0,1 мм и программируемыми функциями отвода.
Функция автоматического подъема заднего упора через 1000 мм для легкой подачи более длинных листов.
Стандартные функции
- Блок управления ЧПУ ELGO P40T с сенсорным экраном
- Гидравлическая система Rexroth / Hoerbiger
- Система автоматической регулировки зазора, хода и положения лезвия с ЧПУ — регулировка
- Задний упор 1000 мм с ЧПУ, программируемый, моторизованный
- Глубина выреза 250 мм
- Программируемая функция отвода заднего упора
- Функция подъема заднего упора для листов длиной более 1000 мм
- Регулировка хода на панели управления для увеличения хода/мин при резке коротких деталей
- Передаточный стол с роликовыми шариками
- Верхнее лезвие с 2 кромками / Нижнее лезвие с 4 кромками
- Компоненты, уменьшающие потребность в техническом обслуживании
- Передние опорные кронштейны 1000 мм, со шкалой линейки, Т-образным каналом и откидными упорами
- Передняя и боковые защитные крышки
- Подсветка линии реза
- Передняя защита для пальцев, 1000 мм, с функцией откидывания вверх
- Ножная педаль
- Специально разработанные крышки с подвижным рычагом контроллера
- Кнопки аварийной остановки
Дополнительные функции
- Пневматическая система поддержки листов (Тип 1)
- Пневматическая система поддержки листов с функцией возврата к отправителю (Тип 2)
- Угловой калибр 0-180°
- Удлиненные передние опоры листов и выравнивающий рычаг
- Специальная глубина горловины 500 мм
- Защита пальцев на полную длину
- Защита для пальцев от лазера
- Лезвия из специального сплава
- Линия лазерной резки
- Масляный охладитель и масляный подогреватель
- Автоматическая или ручная центральная смазка
- Электрический шкаф блока охлаждения переменного тока
- Передние рычаги подачи листов с ЧПУ
- Задний лазерный барьер, соответствующий требованиям CE
- Машина без специальной конструкции крышек (Изображение на следующей странице *)

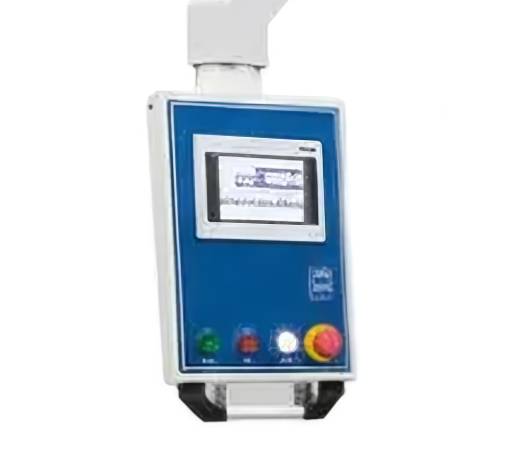

ELGO P40T
5,7 дюймовый сенсорный экран

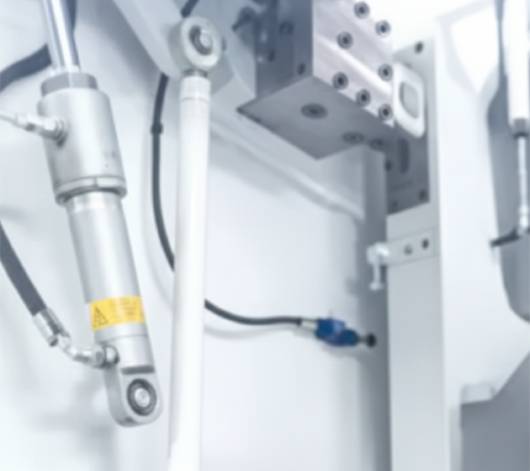

Система регулирования
Система регулировки зазора,
хода и положения лезвия с ЧПУ-управлением
БОЛЬШЕ РЕКОМЕНДАЦИЙ ПО КОНТРОЛЕРАМ ЧПУ
CYBELEC CybT8 PS
7-дюймовый сенсорный экран
ESA S625
7-дюймовый сенсорный экран
Серия C - Технические характеристики
| C серия | C06/3100 | C08/3100 | C10/3100 | C13/3100 | C16/3100 | C20/3100 | C25/3100 | C06/4000 | C08/4000 | C10/4000 | C13/4000 | C16/4000 | C20/4000 | C25/4000 | C06/6100 | C08/6100 | C10/6100 | C13/6100 | C16/6100 | C20/6100 | C25/6100 | Unit | |
| Производительность резки (450 мм/мм²) | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | mm | |
| Производительность резки (700 мм/мм²) | 4 | 5 | 6 | 8 | 10 | 13 | 17 | 4 | 5 | 6 | 8 | 10 | 13 | 17 | 4 | 5 | 6 | 8 | 10 | 13 | 17 | mm | |
| Длина резки | A | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 6100 | 6100 | 6100 | 6100 | 6100 | 6100 | 6100 | mm |
| Угол среза | 0,5-2 | 0,5-2,7 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-2 | 0,5-2,7 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-3 | ° | |
| Цилиндры для фиксации | 14 | 14 | 14 | 14 | 17 | 17 | 17 | 17 | 17 | 18 | 18 | 18 | 18 | 18 | 26 | 26 | 26 | 26 | 26 | 26 | 26 | qty | |
| Скорость разгона / Быстрый режим | 10/15 | 10/15 | 7/13 | 7/13 | 6/12 | 5/10 | 4/8 | 10/14 | 9/13 | 6/12 | 6/12 | 6/12 | 5/10 | 4/8 | 9/13 | 8/12 | 5/12 | 5/12 | 5/9 | 5/7 | 4/6 | /min. | |
| Расстояние между столбцами | B | 3500 | 3500 | 3600 | 3600 | 3670 | 3705 | 3760 | 4460 | 4460 | 4460 | 4460 | 4580 | 4590 | 4600 | 6490 | 6500 | 6500 | 6500 | 6650 | 6650 | 6670 | mm |
| Высота стола | C | 835 | 900 | 880 | 900 | 995 | 995 | 995 | 860 | 880 | 880 | 900 | 1010 | 1025 | 1025 | 1050 | 1100 | 1135 | 1255 | 1270 | 1285 | 1350 | mm |
| Ширина стола | D | 520 | 615 | 620 | 620 | 705 | 720 | 720 | 650 | 650 | 650 | 700 | 700 | 720 | 735 | 735 | 735 | 735 | 845 | 920 | 1100 | 1100 | mm |
| Глубина горла | E | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | mm |
| Ход заднего упора - ось X | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | mm | |
| Длина | F | 4830 | 4830 | 4950 | 4970 | 5060 | 5115 | 5150 | 5790 | 5800 | 5790 | 5860 | 5980 | 6000 | 6000 | 7900 | 7900 | 7960 | 7890 | 8060 | 8060 | 8150 | mm |
| Высота | H | 1975 | 2150 | 2415 | 2505 | 2680 | 2680 | 2730 | 2210 | 2350 | 2580 | 2675 | 2825 | 2830 | 2930 | 2885 | 2985 | 3085 | 3270 | 3290 | 3305 | 3450 | mm |
| Ширина | G | 2995 | 3140 | 3415 | 3670 | 3810 | 3800 | 3850 | 3165 | 3400 | 3650 | 3830 | 3750 | 3775 | 3875 | 3585 | 3685 | 3785 | 3910 | 3880 | 4170 | 4170 | mm |
| Нефтяной бак | 200 | 275 | 295 | 295 | 340 | 510 | 510 | 200 | 200 | 300 | 300 | 390 | 510 | 510 | 300 | 300 | 300 | 300 | 430 | 535 | 600 | lt. | |
| Мощность двигателя | 10 | 15 | 22 | 22 | 30 | 37 | 45 | 10 | 15 | 22 | 22 | 30 | 37 | 45 | 11 | 15 | 22 | 22 | 30 | 37 | 45 | Kw | |
| Масса | 6,7 | 7,5 | 10,5 | 12,8 | 16 | 22 | 24 | 10,7 | 14 | 16 | 18 | 21,5 | 27 | 30 | 22 | 24 | 27,8 | 35 | 40 | 50 | 58 | Tons |
*Технические характеристики могут быть изменены без предварительного уведомления.
Дополнительные возможности
- Задняя безопасность световой барьер;
- Более длинные передние подпорки рукоятки;
- 500 мм глубина горловины;
- Защита для пальцев, поднимающаяся вверх, имеет полную длину;
- Световые завесы защита пальцев;
- Пневматическая платина тип системы поддержки 1;
- Пневматический задний лист
Система поддержки типа 2; - Компрессор система кондиционирования;
- Автоматическая система регулировки зазора лезвий;
- Угловой измеритель;
- Масляный охладитель и нагреватель
