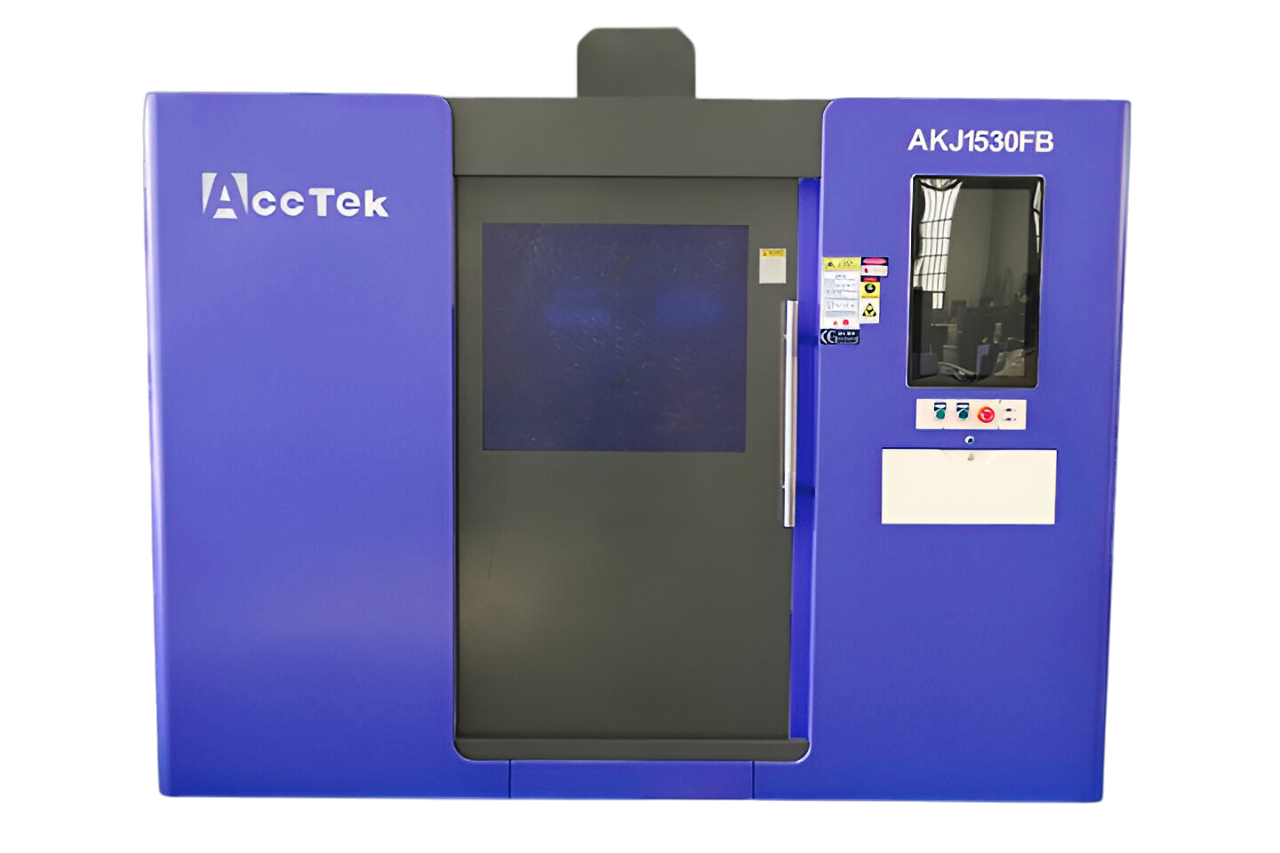

Станок для лазерной резки AKJ-FB
Станок для лазерной резки AKJ-FB — это станок для лазерной резки с полностью закрытой защитной крышкой. Эта модель оснащена полностью закрытым лазерным экраном, а также системой улавливания и очистки пыли для уменьшения светового загрязнения и дымового загрязнения, вызванного лазерной резкой во время работы оборудования. Станок оснащен лазерной головкой Raytools и серводвигателем Yaskawa и может быть оснащен волоконным лазерным генератором мощностью 1–30 кВт для обеспечения высокой точности и высокой скорости лазерной резки. Корпус имеет прочную конструкцию, которая может эффективно предотвратить деформацию кузова.
Конфигурация продукта
Алюминиевая балка авиационного класса
Алюминиевая балка класса авиационных конструкций производится по строгим аэрокосмическим стандартам. В сравнении со стальными аналогами она обладает значительно меньшим весом, что снижает нагрузку на серводвигатели и уменьшает инерцию при работе оборудования. После термообработки балка приобретает повышенную прочность, стабильность и точность хода. Лёгкая конструкция обеспечивает более высокую скорость работы станка, улучшает эффективность резки и гарантирует высокое качество обработки металла.
Сварная станина из профильного проката
Каркас станка собран из нескольких прямоугольных труб с применением сварки, а внутри конструкции встроены усиленные элементы для повышения прочности и устойчивости. Цельная рама обеспечивает стабильное положение направляющих, предотвращает деформацию при интенсивной эксплуатации и сохраняет точную геометрию станка. Продуманная конструкция значительно увеличивает срок службы оборудования — более 25 лет, одновременно гарантируя высокую точность и стабильность обработки металла на протяжении всего эксплуатационного периода.
Профессиональный лазерный генератор
Станок оборудован профессиональным волоконным лазерным генератором, который отличается высокой качественной формой луча, экономичным потреблением энергии и длительным сроком службы. Прочный корпус генератора защищает внутренние элементы и обеспечивает стабильную работу даже в самых сложных промышленных условиях. Благодаря такому источнику лазера поддерживается ровный, мощный и точный луч, что гарантирует отличное качество резки и высокую производительность станка.
Профессиональное программное обеспечение для резки листа
Станок оснащён современной системой резки листового металла Cypcut 2000C, которая сочетает в себе простоту, экономичность и удобство взаимодействия оператора с оборудованием. Система содержит обширный набор встроенных программ для работы с волоконным лазером и оптимизированные параметры обработки различных материалов. Также предусмотрены функции автоматического определения кромки заготовки, управление автофокусом и позиционирование разрыва. Высокая интеграция и интеллектуальные возможности позволяют объединять чтение файлов, проектирование, вывод данных и управление процессом резки в едином интерфейсе, обеспечивая точность и высокую производительность станка.
Рабочий экран
Станок оборудован вертикальным сенсорным экраном управления, который отличается от стандартных горизонтальных дисплеев улучшенной контрастностью, быстрым временем отклика и широким углом обзора. Экран потребляет мало энергии и обладает высоким разрешением. Кроме того, дисплей отличается высокой яркостью, сниженным уровнем отражений и прочным защитным стеклом, что обеспечивает удобство работы оператора и долговечность оборудования.
Трансмиссия и точность
Станок оснащён японским серводвигателем Yaskawa, направляющими Hiwin и французским редуктором Modoli, что обеспечивает высокую точность позиционирования, скорость работы и минимальный уровень шума. Надёжная трансмиссия гарантирует плавное движение всех механизмов и стабильное управление процессом резки. Система отличается высокой устойчивостью к внешним помехам и перегрузкам, что позволяет оборудованию длительное время работать с максимальной точностью, обеспечивая стабильность и высокое качество обработки металла даже при интенсивной эксплуатации.
Полностью закрытый защитный кожух
Станок может комплектоваться полностью закрытым защитным кожухом и системой пылеудаления и очистки дыма, что значительно уменьшает световое и дымовое загрязнение во время работы лазера. Панель для наблюдения выполнена из лазерного защитного стекла по европейскому стандарту CE, обеспечивая надежную защиту глаз оператора и безопасную работу даже при длительной эксплуатации. Такая конструкция повышает удобство и безопасность работы, а также помогает поддерживать чистоту в производственном помещении.
Головка для лазерной резки Raytools
Станок оборудован лазерной головой Raytools с функцией автоматического фокусирования, что исключает необходимость ручной настройки. Программное обеспечение самостоятельно корректирует положение фокусирующей линзы, позволяя быстро и точно выполнять пробивку и резку листов разной толщины. Автофокус работает в десять раз быстрее ручной регулировки, обеспечивая высокую производительность оборудования.
Лазерная голова имеет широкий диапазон регулировки: от -10 мм до +10 мм с точностью 0,01 мм, что позволяет использовать её для листов толщиной 0–20 мм. Кроме того, коллиматорное и фокусирующее зеркала оснащены водяными ребрами охлаждения, которые снижают нагрев головы и значительно увеличивают её срок службы, гарантируя стабильную работу даже при интенсивной эксплуатации.
Независимый шкаф управления
Станок оснащён отдельным шкафом управления, в котором размещены все электрические компоненты и лазерный источник. Конструкция шкафа защищена от пыли, что значительно продлевает срок службы электрических узлов и повышает надёжность работы оборудования.
Шкаф управления оснащён автоматическим термостатом и системой кондиционирования, поддерживающей постоянную температуру. Это предотвращает перегрев элементов в жаркую погоду и обеспечивает стабильную работу станка даже при интенсивной эксплуатации.
Дополнительная конфигурация
Ось вращения
Станок может комплектоваться дополнительной осью вращения по индивидуальному запросу заказчика, что позволяет выполнять резку труб различного типа. Это даёт возможность обрабатывать не только листовой металл, но и трубы круглого или квадратного сечения.
Вращающаяся ось оснащена двумя пневматическими патронами, которые надёжно фиксируют заготовку и обеспечивают обработку труб диаметром от 20 до 300 мм с высокой точностью и стабильностью реза. Такая конфигурация расширяет функционал станка и превращает его в универсальный инструмент для производственных нужд.
Рабочий стол обмена
Рабочий стол для резки может выбрать конструкцию верхнего и нижнего рабочего стола с двойным обменом. После резки заготовки на одном рабочем столе она автоматически переключается на второй рабочий стол для резки. Инвертор отвечает за управление сменным двигателем сменного рабочего стола, и машина может выполнить замену рабочего стола в течение 15 секунд в кратчайшие сроки.
Параметры продукта
| Модель | AKJ-1325FB | AKJ-1530FB | AKJ-1545FB | AKJ-2040FB | AKJ-2560FB |
| Диапазон резки | 1300*2500мм | 1500*3000мм | 1500*4500мм | 2000*4000мм | 2500*6000мм |
| Тип лазера | Волоконный лазер | ||||
| Мощность лазера | 1500-40000 Вт | ||||
| Лазерный генератор | Райкус, Макс, BWT, JPT, IPG | ||||
| Система передачи | Портальная конструкция с двойным приводом | ||||
| Максимальная скорость движения | 100 м/мин | ||||
| Максимальное ускорение | 1,0 ГБ | ||||
| Точность позиционирования | ±0,01 мм | ||||
| Повторите точность позиционирования | ±0,03 мм | ||||
Справочная информация о толщине резания
| Тип материала | 1000W | 1500W | 2000W | 3000W | 4000W | 6000W | 8000 Вт | 12000W | 15000 Вт | 20000W | 30000W | 40000W |
| Углеродистая сталь (O2) | 1-10 мм | 1-14 мм | 1-16 мм | 1-20 мм | 1-20 мм | 1-25 мм | 1-30 мм | 1-40 мм | 1-50 мм | 1-60 мм | 1-70 мм | 1-80 мм |
| Углеродистая сталь (AIR) | / | / | 1-3 мм | 1-3 мм | 1-5 мм | 1-6 мм | 1-10 мм | 1-14 мм | 1-16 мм | 1-20 мм | 1-25 мм | 1-40 мм |
| Углеродистая сталь (N2) | / | / | 1-3 мм | 1-3 мм | 1-6 мм | 1-8 мм | 1-10 мм | 1-14 мм | 1-16 мм | 1-20 мм | 1-25 мм | 1-30 мм |
| Нержавеющая сталь (N2) | 1-5 мм | 1-6 мм | 1-8 мм | 1-12 мм | 1-16 мм | 1-20 мм | 1-30 мм | 1-40 мм | 1-50 мм | 1-100 мм | 1-120 мм | 1-150 мм |
| Нержавеющая сталь (ВОЗДУХ) | 1-5 мм | 1-6 мм | 1-8 мм | 1-12 мм | 1-12 мм | 1-16 мм | 1-20 мм | 1-25 мм | 1-50 мм | 1-60 мм | 1-70 мм | 1-100 мм |
| Алюминиевый сплав (N2) | 1-3 мм | 1-6 мм | 1-8 мм | 1-12 мм | 1-12 мм | 1-16 мм | 1-30 мм | 1-40 мм | 1-50 мм | 1-70 мм | 1-80 мм | 1-100 мм |
| Алюминиевый сплав (AIR) | 1-3 мм | 1-6 мм | 1-8 мм | 1-8 мм | 1-8 мм | 1-12 мм | 1-20 мм | 1-14 мм | 1-18 мм | 1-40 мм | 1-50 мм | 1-60 мм |
| Латунь (N2) | / | / | 1-4 мм | 1-6 мм | 1-6 мм | 1-8 мм | 1-12 мм | 1-14 мм | 1-16 мм | 1-16 мм | 1-20 мм | 1-20 мм |
| Медь (O2) | / | / | 1-2 мм | 1-3 мм | 1-3 мм | 1-5 мм | 1-6 мм | 1-10 мм | 1-12 мм | 1-14 мм | 1-16 мм | 1-18 мм |
ПРИМЕНЕНИЕ ЛАЗЕРНОГО СТАНКА
- Обработка отдельных изделий
- Широкий спектр исользования
- Универсальная резка различных типов металлов
