Листогибочный пресс MVD серии iBend

О компании MVD

Опыт в машиностроении «с 1950 года»
Высокое внимание к качеству
Гарантия послепродажного обслуживания
Компаративный подход
Стремление к удовлетворению потребностей клиентов

Предоставление технологических решений для листометаллической промышленности посредством научно-исследовательских и опытно-конструкторских работ и стремление стать ведущим мировым брендом за счет непрерывного роста.

Качество и сервисная поддержка являются принципами.

Проектирование и производство — основаны на надежности, долговечности и точности.

Машины просты в использовании и сконструированы с учетом возможных ошибок пользователя.

Машины проектируются и анализируются с помощью 3D-компьютерных программ, изготавливаются в виде сварных стальных конструкций, «сняты напряжения», точно обрабатываются на станках с ЧПУ с подвижной колонной, оснащаются всемирно известным оборудованием и предоставляются клиентам после контроля качества.

MVD iBend Серия А

Стандартные функции

3 оси ЧПУ Y1, Y2, X

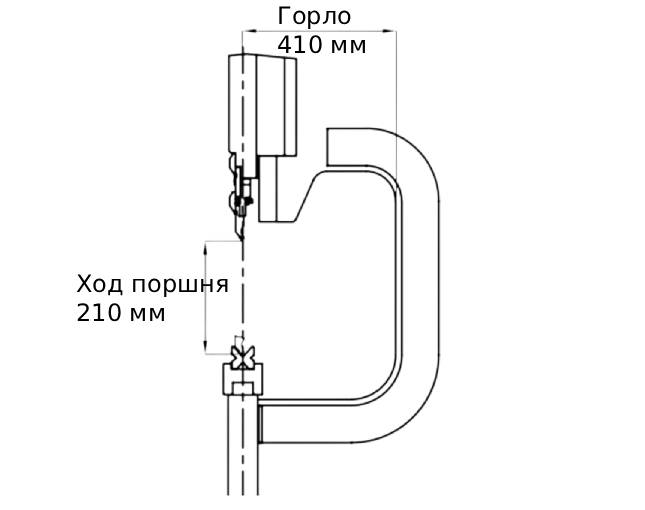

Ход 210 мм, глубина обработки 410 мм
Блок управления ЧПУ ESA S530
Моторизованный привод переменного тока с точностью ± 0,03, инвертор, задний упор.
Ручной держатель пуансона Promecam
Специальный узкий стол MVD (европейского типа)
Стандартные пуансоны (H: 67, 85°, R:08)
Стандартные штампы (60×60 мм, 4 V-образных V=16-22-35-50 мм, 85°, H:60)
Высококачественные и прецизионные линейные шкалы
Светодиодная подсветка ползуна

ESA S530 Блок управления ЧПУ

7-дюймовый цветной
2D графический экран

Дополнительные функции

Задний упор по оси R
Скользящие передние опорные рычаги для листового металла
Широкий нижний стол для многовальных штампов.
Защита от прогиба с помощью оригинальных клиньев Wila
Системы безопасности с передним лазером AKAS или DSP
Дополнительные упорные пальцы для заднего упора
Защита с передним лазером

Задний упор оси X

Магнитные линейные шкалы (точность 0,005 мм)

Ручной Promecam Держатель перфоратора

БОЛЬШЕ РЕКОМЕНДАЦИЙ ПО КОНТРОЛЛЕРАМ ЧПУ

ESA S630
ESA 640 -15“, 2D
ESA 650 -15“, 2D

10-дюймовый сенсорный
2D-графический экран с автономным программным обеспечением для ПК

DELEM DA-53T
DELEM DA-58T -15“, 2D
DELEM DA-66T -17“, 2D

10-дюймовый сенсорный
2D цифровой экран с автономным программным обеспечением для ПК

CYBELEC CybT8 PS
CYBELEC CybT12 -12“, 2D
CYBELEC CybT15-15“, 2D

7-дюймовый сенсорный
2D-графический экран с автономным программным обеспечением для ПК

Серия A - технические характеристики

A Bending Force	Bending Lenght	Distance between columns	Stroke	Daylight	Throat	Table Height	Machine Dimensions			Speed			Oil tank	Weight	Main motor
	A	B	C	J	D	E	Length x Width x Height ( L x W x H )			Approach Speed	Return Speed	Bending Speed	Lt	kg	kW
	mm	mm	mm	mm	mm	mm	mm			mm/s	mm/s	mm/s	Lt	kg	kW
A40	1250	1100	210	465	410	885	3060	2195	2730	150	120	10	95	3400	4
A60	2100	1600	210	465	410	870	3660	2175	2820	160	135	10	170	4290	5,5
A60	2600	2150	210	465	410	870	4210	2175	2820	160	135	10	170	4790	5,5
A100	2600	2150	210	465	410	905	4220	2230	2855	200	135	10	170	6150	7,5
A100	3100	2600	210	465	410	905	4670	2230	2855	200	135	10	180	6650	7,5
A135	3100	2600	210	465	410	905	4690	2340	2795	210	130	10	180	7200	11
	3700	3200	210	465	410	905	5290	2340	2850	210	130	10	180	9200	11
	4100	3600	210	465	410	905	5590	2440	2950	210	130	10	180	9750	11
A175	3100	2600	210	465	410	945	4705	2430	2840	180	130	10	180	8400	15
	3700	3200	210	465	410	945	5305	2430	2840	180	130	10	180	9800	15
	4100	3600	210	465	410	945	5600	2530	2950	180	130	10	180	10250	15
A220	3100	2600	210	465	410	880	4720	2415	2805	180	140	10	290	10000	18,5
	3700	3200	210	465	410	930	5320	2415	2805	180	140	10	290	11400	18,5
	4100	3600	210	465	410	930	5620	2515	2905	180	140	10	290	11800	18,5

*Технические характеристики могут быть изменены без предварительного уведомления.

Вид спереди

Вид сбоку

Перспективный вид

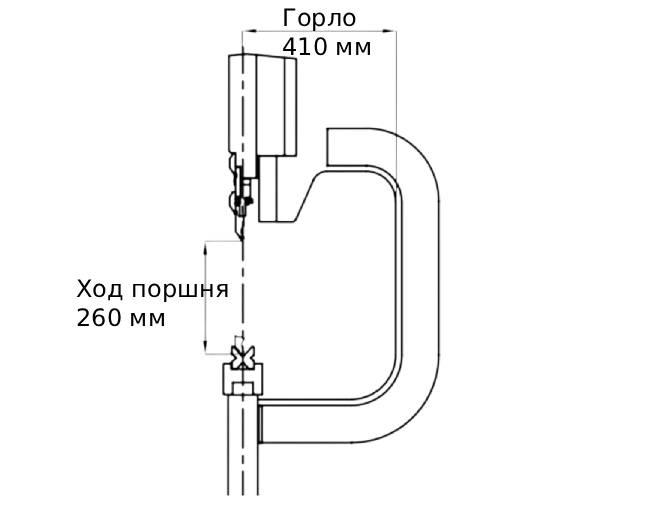

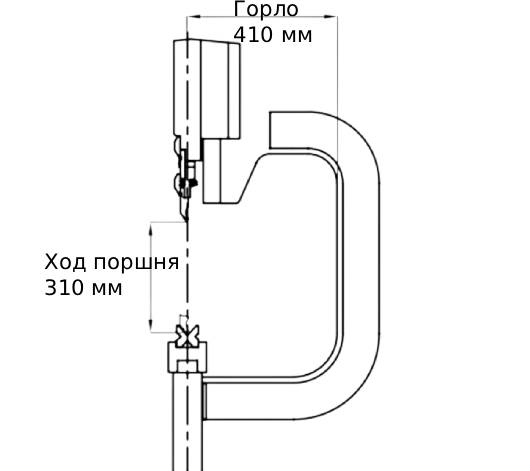

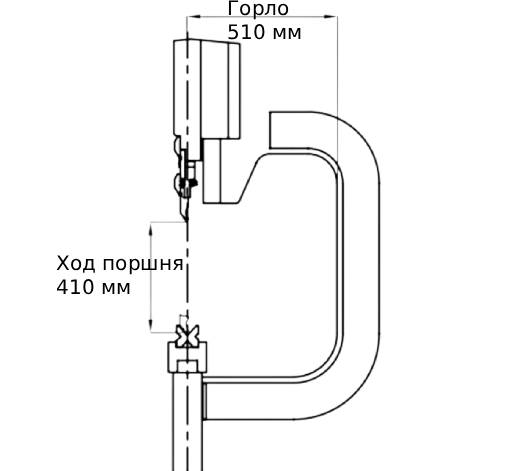

Детали рабочей зоны
