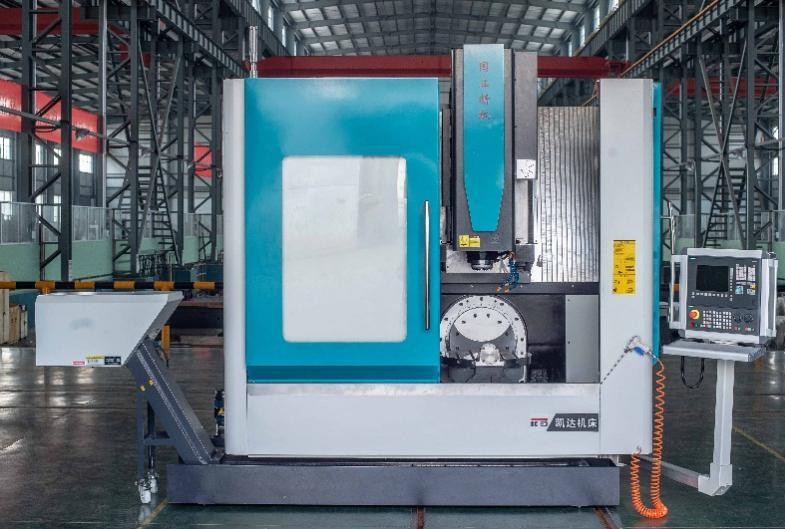

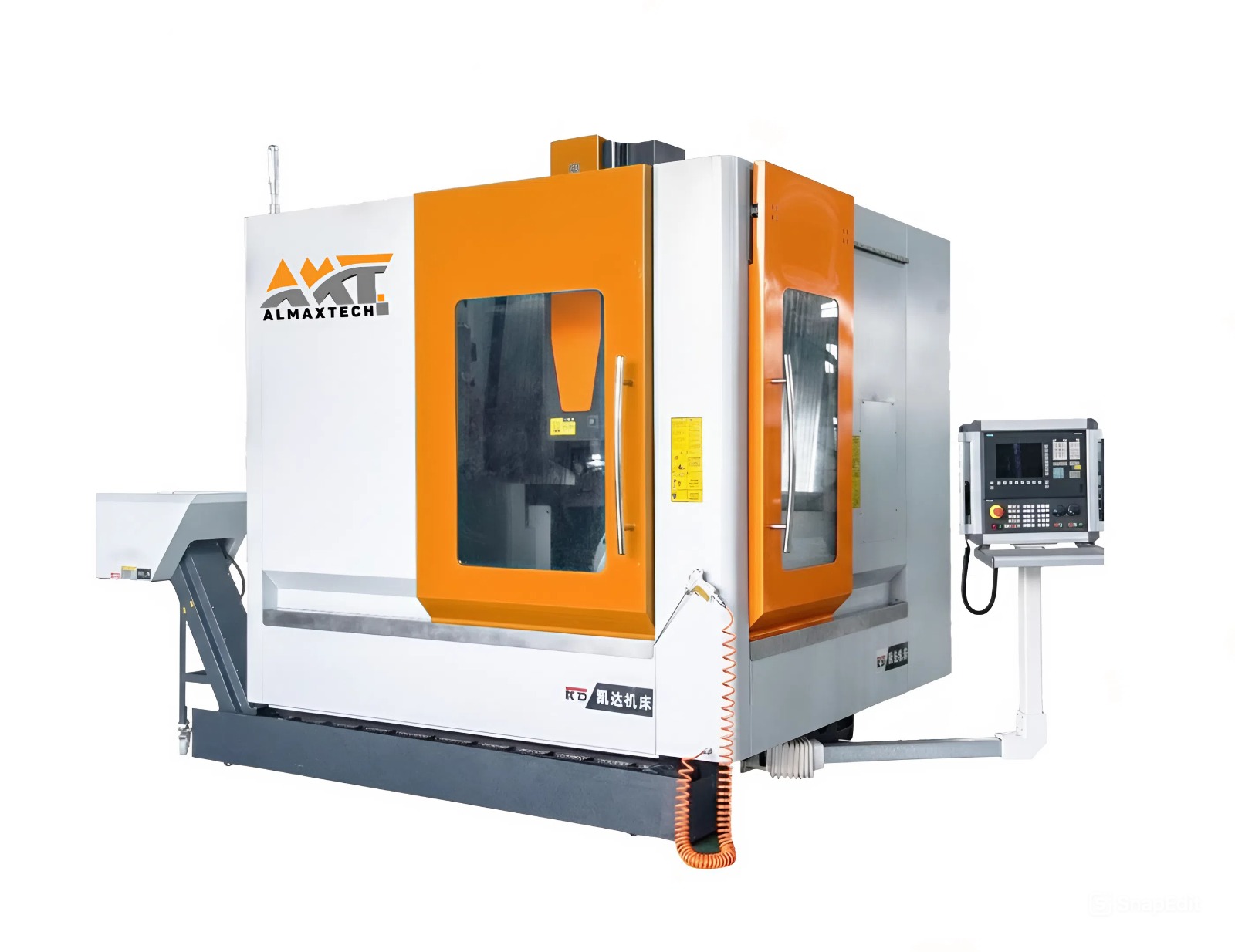

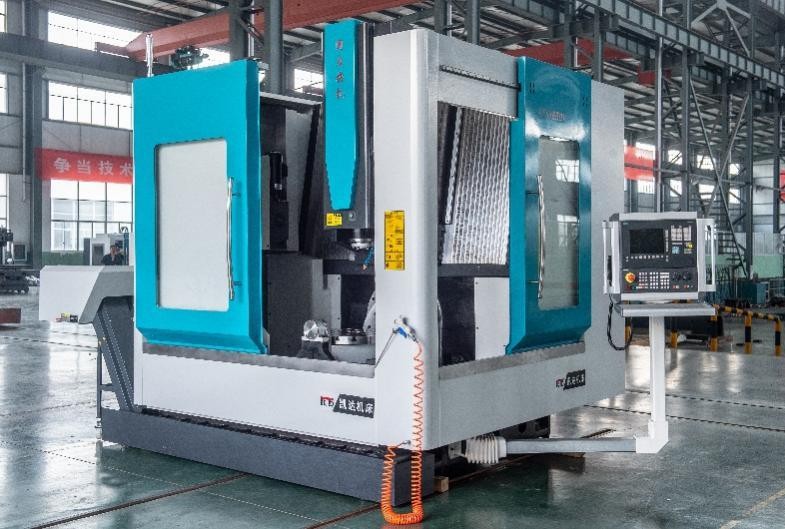

5-осьовий обробний центр ALMAXTECH FU 500 / FU 650
ALMAXTECH FU 500 та FU 650 — сучасні високоточні 5-координатні обробні центри, розроблені для комплексної обробки складних деталей за одну установку. Завдяки продуманій конструкції поворотно-похилої системи столу верстат забезпечує збільшений робочий простір по осі Z, що дозволяє обробляти деталі різних габаритів, форм та конфігурацій із застосуванням одночасної 5-осьової обробки.
Конструкція обладнання дозволяє ефективно працювати з деталями великого діаметра та значної довжини, забезпечуючи максимальну гнучкість виробництва та скорочення часу на переналагодження.
Поворотний стіл із кутом нахилу ±120° забезпечує оптимальний доступ інструменту до важкодоступних зон деталі, включаючи нижні поверхні, що значно розширює технологічні можливості верстата та підвищує якість готової продукції.
Шпиндель Direct Drive із високим крутним моментом гарантує стабільну роботу як під час високошвидкісної обробки, так і при виконанні важких операцій фрезерування. Максимальна швидкість обертання шпинделя до 12 000 об/хв дозволяє досягати високої продуктивності та відмінної якості поверхні.

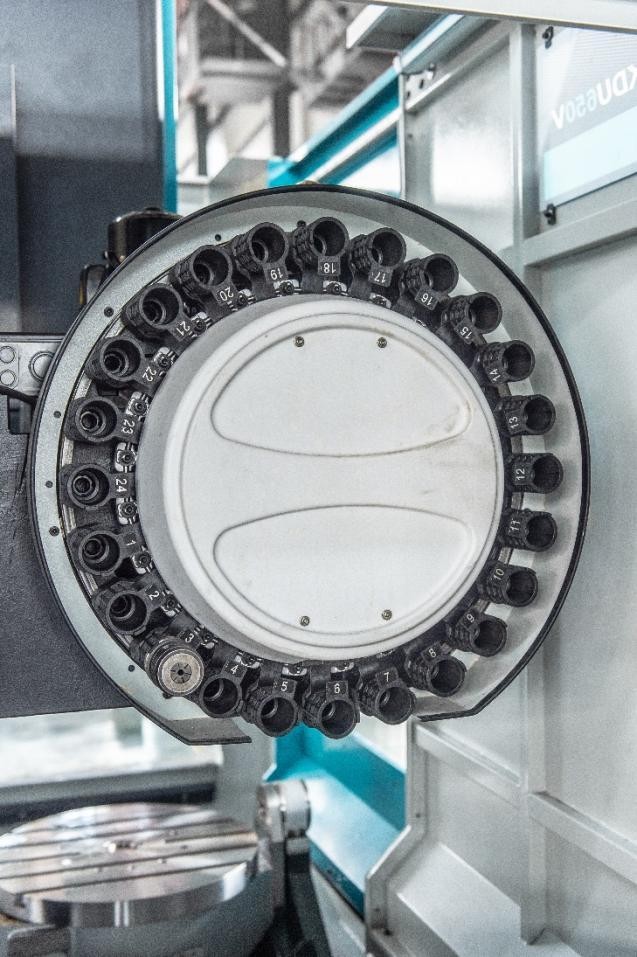

Верстат оснащений автоматичним магазином зміни інструменту на 24 позиції з часом зміни всього 2 секунди. Конструкція магазину передбачає використання інструментів різних типів і конфігурацій, що забезпечує універсальність при виконанні складних технологічних завдань.
Повна інтеграція пневматичних та гідравлічних систем спрощує автоматизацію виробничих процесів і дозволяє легко підключати додаткове оснащення.
ALMAXTECH FU 500 / FU 650 — це поєднання високої точності, продуктивності та універсальності для підприємств, які прагнуть вивести своє виробництво на новий рівень ефективності.
Конфігурація продукту
Ефективна конструкція 5-координатних столів є ключовою перевагою забезпечує більше простору осі Z. Верстат може обробляти деталі в широкому діапазоні діаметрів і довжин використанням 4-ої та 5-ої осі.
Повна інтеграція пневматичних та гідравлічних пристроїв. Магазин автоматичної зміни інструменту розрахований на швидку та точну зміну інструменту.
В рамках магазину можливе використання інструментальних блоків для всіляких типів та форм інструменту.
Кращі умови обробки знизу за рахунок обертання поворотного столу +/- 120 градусів. Верстат укомплектований шпинделем з великим крутним моментом при менших обертах.
Комплектація обладнання

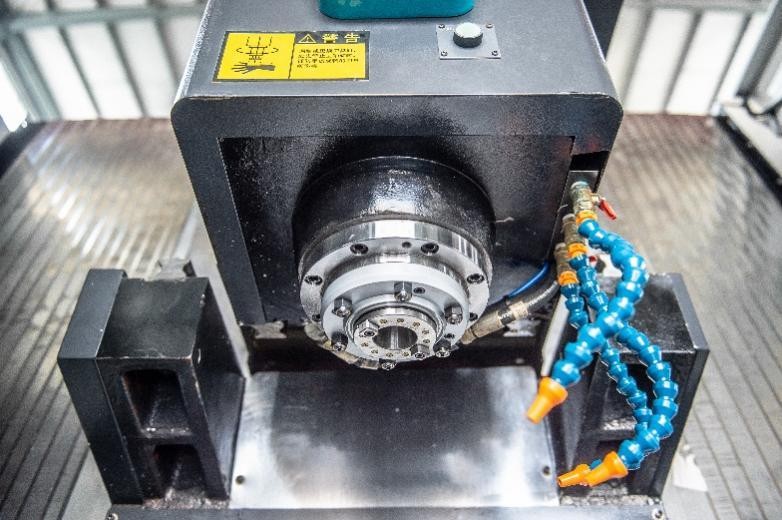

Taiwan BT40 12000rpm шпиндель (прямий привод).
Автоматичний магазин зміни інструменту
ЧПК контролер

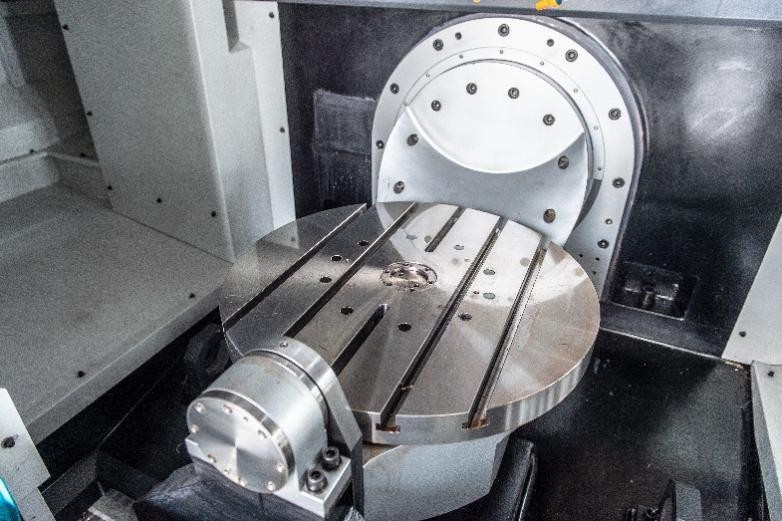

Поворотний стіл

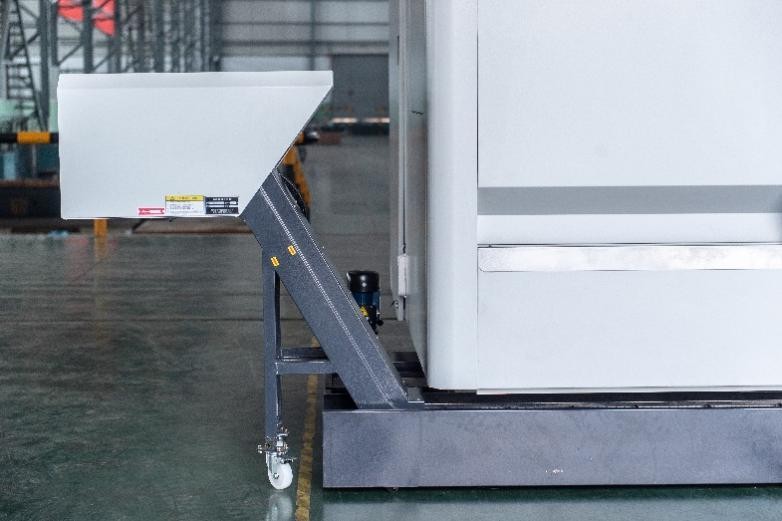

Автоматичний конвеєр стружки

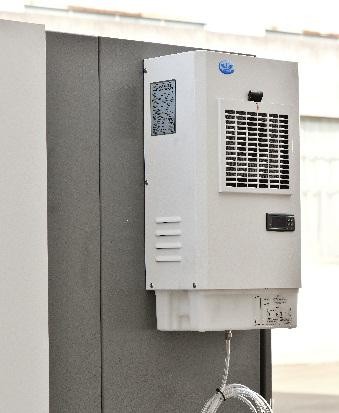

Кондиціонер електричної шафи

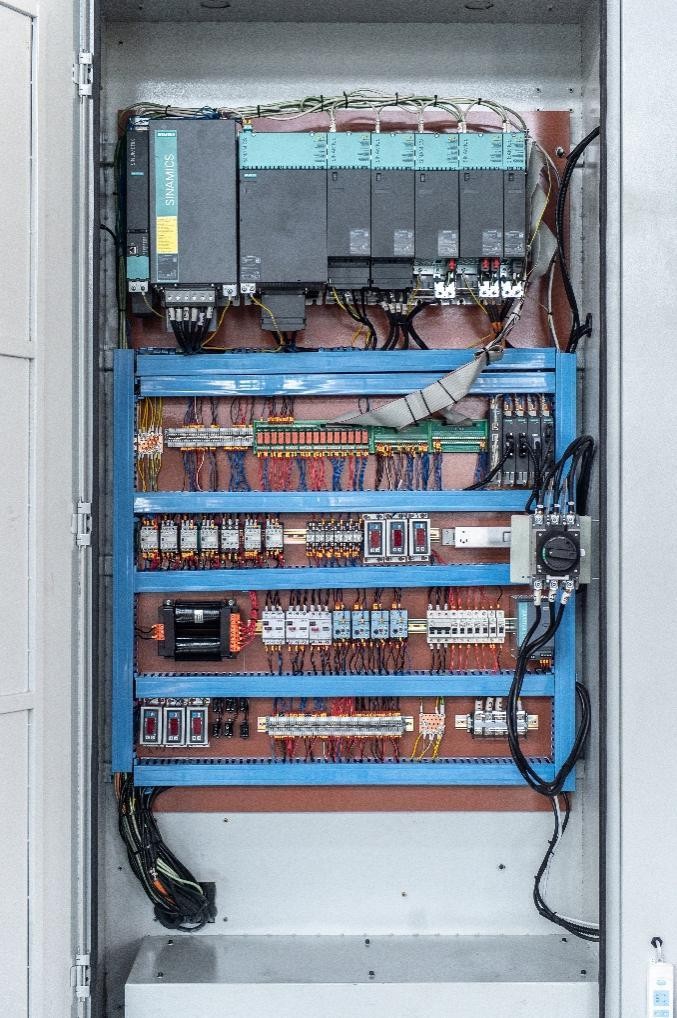

Електричний кабінет
Технічні характеристики
| Моделі | ALMAXTECH FU 500 | ALMAXTECH FU 650 |
| Переміщення | ||
| X вісь | 700mm | 700mm |
| Y вісь | 450mm | 450mm |
| Z вісь | 400mm | 400mm |
| B вісь | 120º | 120º |
| C вісь | 360º | 360º |
| Відстань від торця шпинделя до столу | 200-600mm | 200-600mm |
| Робочий стіл | ||
| Розмір столу | Ф500m | Ф650m |
| Навантаження на стіл | 300kg | 300kg |
| Шпиндель | ||
| Конус отвору шпинделя | BT40 | BT40 |
| Потужність шпинделя | 11kw | 15kw |
| Макс. Крутний момент шпинделя | 135Nm | 240Nm |
| Швидкість шпинделя | 12000rpm | 12000rpm |
| Тип приводу | Direct type | Direct type |
| Діапазон подач | ||
| X/Y/Z швидкість переміщення | 36/ 36/ 36m/min | 36/ 36/ 36m/min |
| X/Y/Z швидкість подачі | 1-10000 mm/min | 1-10000 mm/min |
| X/Y/Z крутний момент | 20/20/27 Nm | 20/20/27 Nm |
| B вісь макс. швидкість | 60rpm | 60rpm |
| C вісь макс. швидкість | 100rpm | 100rpm |
| B/C крутний момент | 2000/3600 Nm | 2000/3600 Nm |
| Магазин зміни інструменту | ||
| Кількість інструментів | 24 | 24 |
| Max. Діаметр інструменту | Ф80mm | Ф80mm |
| Max. . Діаметр інструменту (без сусіднього інструменту) | Ф150mm | Ф150mm |
| Max. Довжина інструменту | 300mm | 300mm |
| Max. Вага інструменту | 8kg | 8kg |
| Час зміни інструменту | 2s | 2s |
| Точність | ||
| Повторна точність (X/Y/Z) | ≤0.006mm | ≤0.006mm |
| Точність позиціювання (X/Y/Z) | ≤0.01mm | ≤0.01mm |
| Повторна точність (B/C) | ≤6 sec | ≤6 sec |
| Точність позиціювання (B/C) | ≤12 sec | ≤12 sec |
| OTHERS | ||
| Стиснене повітря | 0.6 Mpa | 0.6 Mpa |
| Ємність баку МОР | 170L | 170L |
| Потужність помпі МОР | 750w | 750w |
| Вага | Around 11000kg | Around 11000kg |
| Розміри (Д*Ш*В) | 4800x3400x3100mm | 4800x3400x3100mm |
| Займана площа полу | 5500x4200mm | 5500x4200mm |
Стандартна комплектація

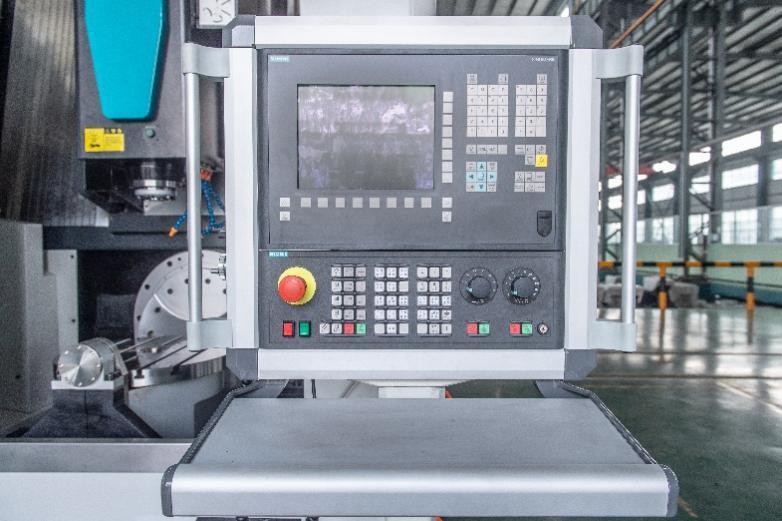

SINUMERIK 840D SL ЧПК контролер
SINUMERIK серво двигуни для осей X/Y/Z та шпинделя
Шпиндель (Тайвань) BT40 – 12000rpm (прямий привод)
NSK шарогвинтові пари
Taiwan HIWIN або PMI линейні напрвляючі на X, Y, Z осях
Taiwan HIWIN або PMI шарогвинтові пари на X, Y, Z осях
Spain Fagor лінейні шкали на X, Y, Z осях
Тайванський поворотний стіл осі /C
Тайванський мотор осі /C
SINUMERIK привод для осі /C
German Heidenhain циркулярні шкали для осей /C (± 5″)
Тайванський автоматичний магазин зміни інструменту на 24 шт.
Система охолодження мастила
Гідравлічна система
Система змащення та охолодження
Автоматичний конвеєр стружки
Кондиціонер електричної шафи
LED лампа робочої зони
3 кольорова лампа попередження
Пневматичний пістолет для обдува
SIMENS або Schneider електрокомпоненти
Посібник з наладки
Інструкція користувача
Лист перевірки точностних характеристик
Морська упаковка
